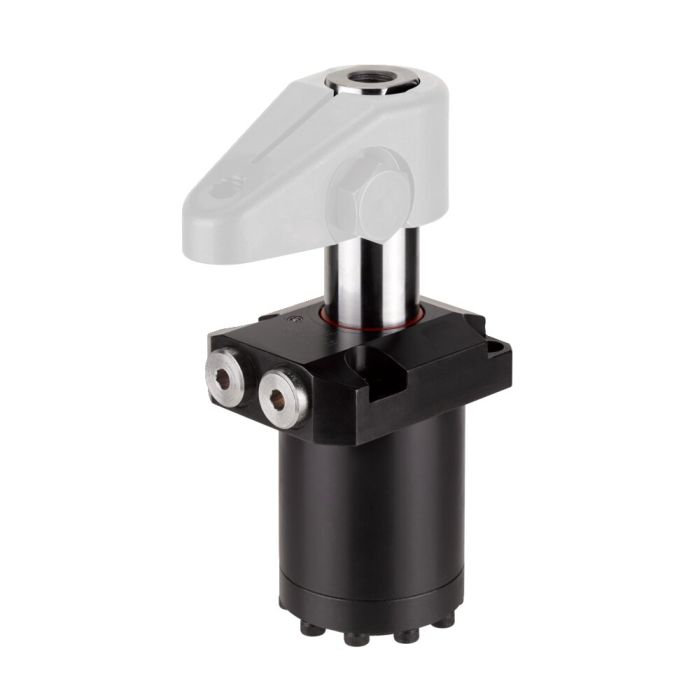

Vérin de serrage pivotant, flasque supérieur, exécution de précision

Description:
Corps de vérin en acier trempé et bruni. Tige de piston cémentée et chromée. Joint racleur sur la tige de piston. Livré sans bras de serrage. Alimentation hydraulique par raccord fileté ou par forage.

Utilisation:
Le vérin de serrage pivotant est monté dans des outillages de bridage où en particulier les pièces doivent être engagées par le haut tout en restant librement accessibles. Avec des brides spéciales (sur demande), il est possible de brider aussi des pièces de forme complexe.

Caractéristiques:
Le pivotement est assuré par trois glissières à billes, donc précision de positionnement, répétabilité, et durée de vie élevées.

Remarque:
La course du piston est guidée, il est donc conseillé de respecter le débit volumétrique Q max. La longueur et le poids du bras de serrage doivent impérativement être respectés. Pour le montage des accessoires, ne pas exercer de contrainte sur le piston. Lors de la mise en service, veiller à une purge parfaite. En option, il est possible d’utiliser le clapet anti-retour avec étranglement n° 6916-12-04 pour l’étranglement de l’alimentation en huile. Pour un déroulement contrôlé du serrage, la vanne de séquence 6918-XX-XXX peut en option être vissée directement dans le raccord fileté. Autres angles de pivotement disponibles sur demande.

Sp = serrer, Lo = desserrer, terminaison de la réf. : -21 = à double effet, pivotement à droite / -22 = à double effet, pivotement à gauche / -210 = à double effet, pivotement à droite, course de serrage longue / -220 = à double effet, pivotement à gauche, course de serrage longue

* Indications avec bras de serrage, standard, ** Article non disponible en stock!
