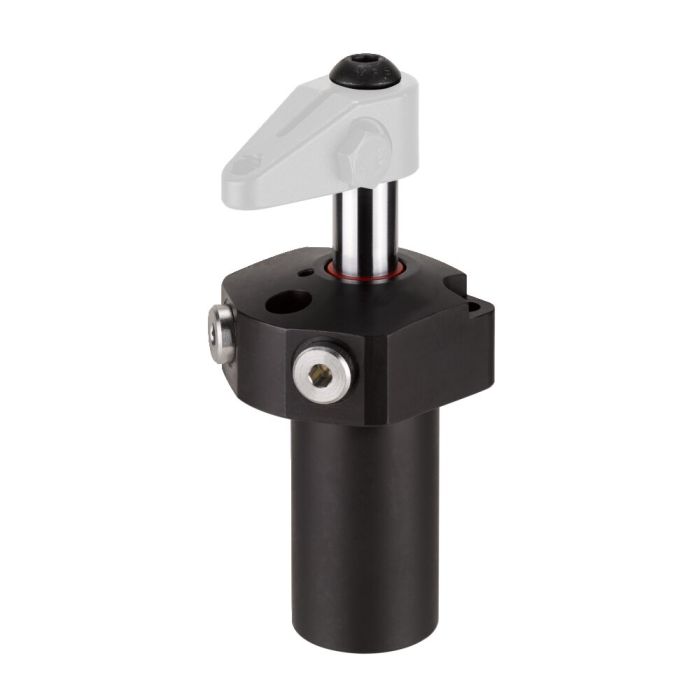

Vérin de serrage pivotant, flasque supérieur, exécution de précision
Description:
Corps de vérin en acier trempé et bruni. Tige de piston cémentée et chromée.
Tige de piston avec taraudage et positionnement du bras de serrage. Joint torique pour assurer l’étanchéité du flasque.
Racleur sur la tige de piston. Contenu de la livraison sans bras de serrage. Alimentation en huile par raccord fileté ou canal d’huile dans le corps du dispositif de fixation.
Utilisation:
Le vérin de serrage pivotant est utilisé pour des dispositifs de bridage dans lesquels les pièces doivent être engagées par le haut tout en restant librement accessibles. Avec des brides spéciales (sur demande), il est possible de brider également des pièces de forme complexe.
Caractéristiques:
Le pivotement est assuré par trois glissières à billes, donc précision de positionnement, répétabilité, et durée de vie élevées.
Remarque:
La course du piston est guidée par des billes ; il est donc conseillé de respecter le débit volumétrique Q max. La longueur et le poids du bras de serrage doivent impérativement être respectés. Pour le montage des accessoires, ne pas exercer de contrainte sur le piston. Afin de compenser des différences de hauteur au niveau de la pièce à usiner, la trajectoire de serrage verticale doit se situer à 50 % de la course de serrage. Lors de la mise en service, veiller à une purge parfaite. En option, il est possible d’utiliser le clapet anti-retour avec étranglement n° 6916-12-01 (pour G1/8) ou 6916-12-04 (pour G1/4) pour l’étranglement de l’alimentation en huile. Pour un déroulement contrôlé du serrage, la vanne de séquence 6918-XX-XXX peut en option être vissée directement dans le raccord fileté. Autres angles de pivotement disponibles sur demande.
Sp = serrer, Lo = desserrer, terminaison de la réf. : -21 = à double effet, pivotement à droite / -22 = à double effet, pivotement à gauche / -210 = à double effet, pivotement à droite, course de serrage longue / -220 = à double effet, pivotement à gauche, course de serrage longue
* Indications avec bras de serrage, standard
| N° de commande | 327866 |
|---|---|
| Force de serrage max. [kN] | 5.5 |
| Type de commande | Double effet |
| Course [mm] | 14 |
| Fixation | Flasque supérieur |
| Sens de rotation | Pivotant à gauche |
