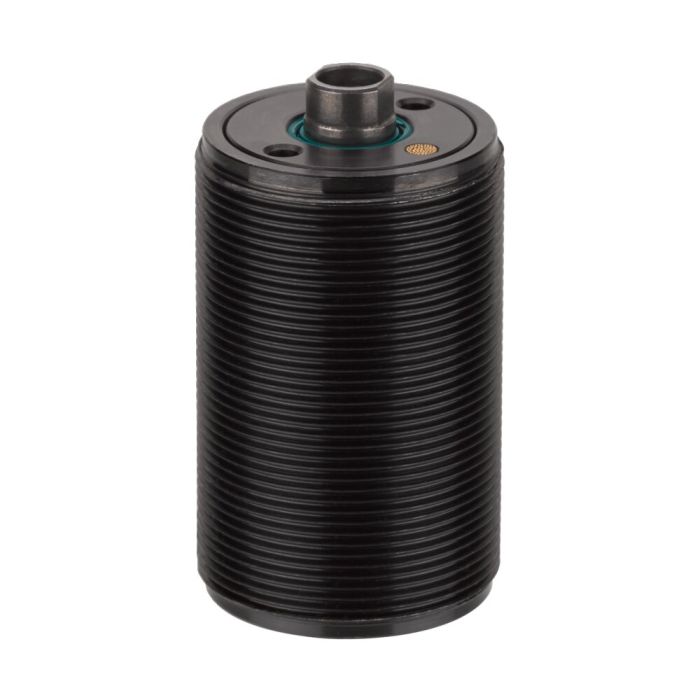

Vérin de serrage universel
Description:
Vérin en acier, bruni. Piston et tige de piston en acier traité et rectifié. Ressort de rappel incorporé, évent en bronze fritté. Joint racleur sur la tige de piston. Corps de vérin avec filetage métrique à pas fin pour écrous à créneaux DIN 70852. Alimentation hydraulique par raccord fileté.
Utilisation:
Convient à de multiples utilisations, notamment sur des outillages mécano-soudés, la reconstruction d'outillages existants. Le vérin de serrage se place dans un logement cylindrique, le blocage en position est assuré par les 2 écrous à créneaux. Elément universel pour le serrage, le blocage, le rivetage.
Caractéristiques:
Le filetage métrique à pas fin sur toute la longueur du corps, avec les deux écrous à créneaux DIN 70852, permet d'obentir une très grande capacité de réglage et une fixation rapide dans la position souhaitée. Piston taraudé pour mise en place d'embouts ou vis de pression.
Remarque:
Avec les vérins simple effet, il existe le risque de pénétration de liquide de coupe par le reniflard en matériau fritté, ceci doit être évité en positionnant judicieusement le vérin ou en aménageant une protection mécanique.
| N° de commande | 63180 |
|---|---|
| Force de serrage max. [kN] | 70 |
| Pression de service max. [bar] | 400 |
| Type de commande | Simple effet |
| Course [mm] | 15 |
