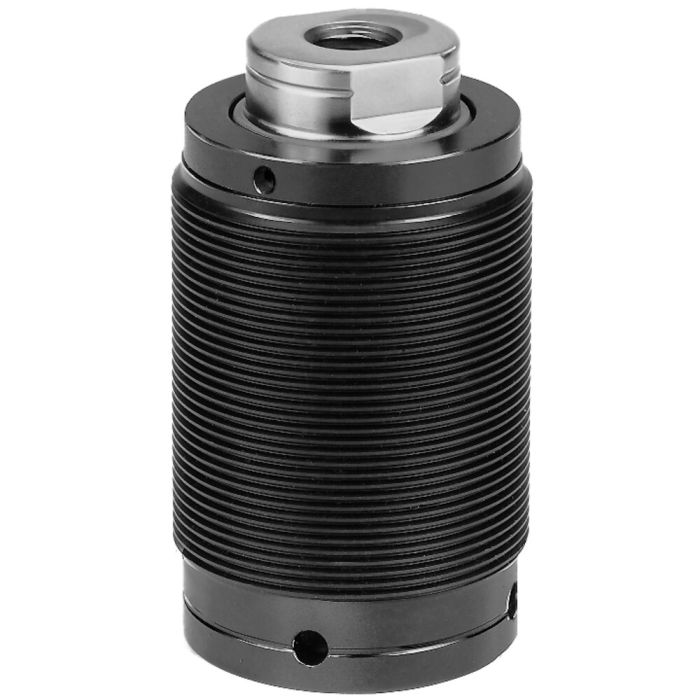

Vérin de serrage universel

Force de serrage max. 39,9 kN, max. course 12,5 mm, simple effet

N° de commande

67900

Variantes de produits

N° de commande	N° d'article	Force de poussée Vh à 100 bars [kN]	Force de poussée Vh à 350 bars [kN]	Course C [mm]	Vol. VH [cm³]	Surface active de piston VH [cm²]	Poids [g]
67843	6925-18-1	5,08	17,8	12,5	6,4	5,1	304
67868	6925-18-2	5,08	17,8	25,5	13,0	5,1	354
67884	6925-18-3	5,08	17,8	51,0	26,0	5,1	463
67900	6925-40-1	11,40	39,9	12,5	14,2	11,4	644
67926	6925-40-2	11,40	39,9	25,5	29,0	11,4	744

N° de commande	Øa	b	D	E	F	G	SW	J x prof.	k	ØL
67843	20,1	68,0	12,5	39,5	8	M35x1,5	17	M8x11	6,5	30,5
67868	20,1	80,5	12,5	52,5	8	M35x1,5	17	M8x11	6,5	30,5
67884	20,1	109,0	12,5	81,0	8	M35x1,5	17	M8x11	6,5	30,5
67900	28,2	70,0	12,5	39,5	10	M48x1,5	25	M12x13	9,0	45,0
67926	28,2	83,0	12,5	52,5	10	M48x1,5	25	M12x13	9,0	45,0

Détails

Description:
Corps de vérin en acier trempé et bruni. Piston et tige de piston en acier traité et rectifié. Tige de piston avec taraudage. Joint racleur sur la tige de piston. Corps de vérin avec filetage métrique au pas fin pour montage des écrous à créneaux DIN 70852. Alimentation hydraulique par raccord fileté.

Utilisation:
Convient à de multiples utilisations, notamment sur des outillages mécano-soudés, la reconstruction d‘outillages existants. Le vérin de serrage se place dans un logement cylindrique, le blocage en position est assuré par les 2 écrous à créneaux. Elément universel pour le serrage, le blocage, le rivetage.

Caractéristiques:
Le filetage métrique à pas fin sur toute la longueur du corps, avec les deux écrous à créneaux DIN 70852, permet d'obtenir une très grande capacité de réglage. Piston taraudé pour mise en place d'embouts ou vis de pression.

Remarque:
Le circuit doit être soigneusement purgé.

VH = course avant/poussée, RH = course arrière/traction
