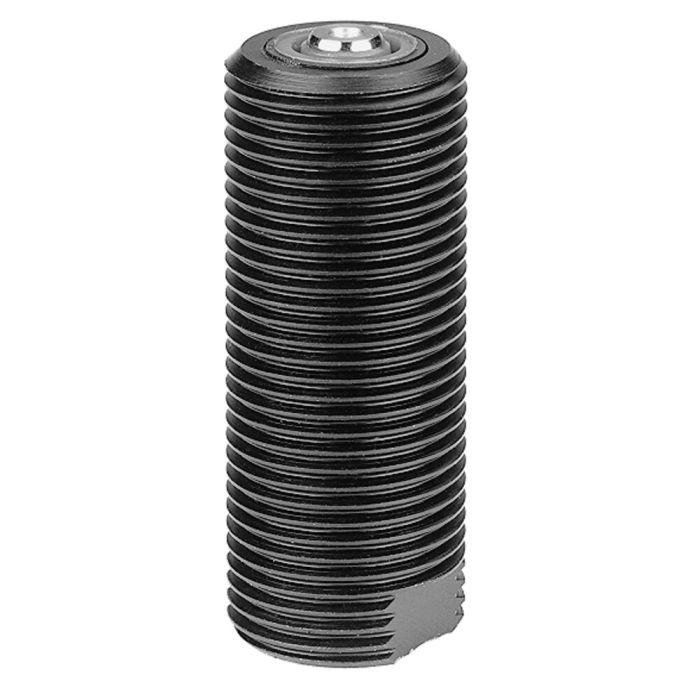

Vérin de serrage universel

Force de serrage max. 4,4 kN, max. course 9,5 mm, simple effet

N° de commande

67975

Variantes de produits

N° de commande	N° d'article	Force de poussée à 100 bars [kN]	Force de poussée à 350 bars [kN]	Course C [mm]	Vol. [cm³]	Surface active de piston [cm²]	Poids [g]
67801	6925-10-2	2,88	10,1	19,0	5,5	2,9	210
67827	6925-10-3	2,88	10,1	32,0	9,2	2,9	254
67975	6925-04-1	1,25	4,4	9,5	1,2	1,3	73
67991	6925-04-2	1,25	4,4	19,0	2,5	1,3	91
68015	6925-04-3	1,25	4,4	32,0	4,1	1,3	118
68031	6925-10-1	2,88	10,1	6,5	1,8	2,9	200

N° de commande	A	b	D	ØE	ØF	G	J x prof.	k	L	N	SW	SW1
67801	7	69	12,5	24,5	12,5	M28x1,5	M6x11	48	6,5	5,5	11	24
67827	5,5	86	12,5	24,5	12,5	M28x1,5	M6x11	67	6,5	5,5	11	24
67975	2	51	6,5	-	6,5	M20x1,5	-	-	-	-	16	-
67991	2	67	6,5	-	6,5	M20x1,5	-	-	-	-	16	-
68015	2	83,5	6,5	-	6,5	M20x1,5	-	-	-	-	16	-
68031	7	56	12,5	24,5	12,5	M28x1,5	M6x11	35,5	6,5	5,5	11	24

Détails

Description:
Corps de vérin en acier trempé et bruni. Piston et tige de piston en acier traité et rectifié. Tige de piston avec taraudage. Joint racleur sur la tige de piston. Corps de vérin avec filetage métrique au pas fin pour montage des écrous à créneaux DIN 70852. Ressort de rappel en acier inoxydable. Alimentation hydraulique par raccord fileté.

Utilisation:
Convient à de multiples utilisations, notamment sur des outillages mécano-soudés, la reconstruction d'outillages existants. Le vérin de serrage se place dans un logement cylindrique, le blocage en position est assuré par les 2 écrous à créneaux. Elément universel pour le serrage, le blocage, le rivetage.

Caractéristiques:
Le filetage métrique à pas fin sur toute la longueur du corps, avec les deux écrous à créneaux DIN 70852, permet d'obentir une très grande capacité de réglage. Piston taraudé pour mise en place d'embouts ou vis de pression.
