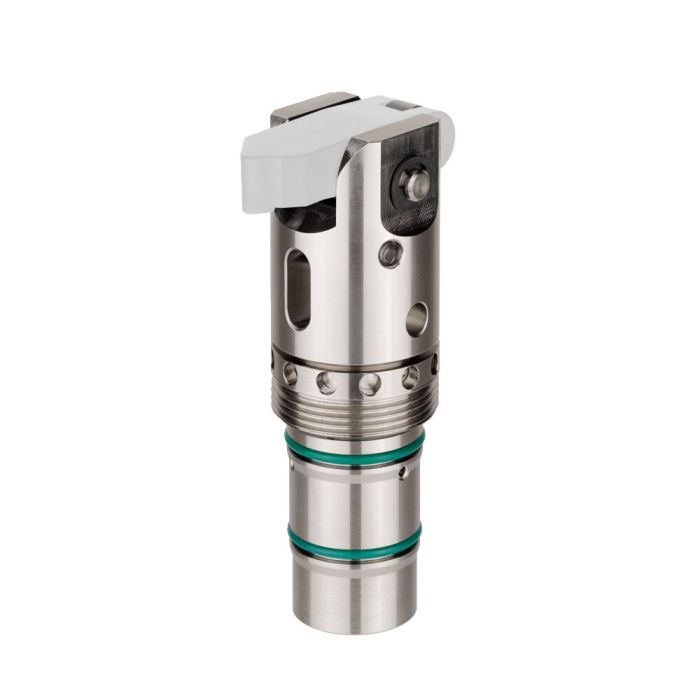

Vérin de serrage vertical, cartouche à visser

Description:
Corps en acier, surface extérieure nickelée, tige de piston traitée. Fourni sans levier de serrage.
Corps avec deux perçages pour le montage d'un dispositif de blocage en rotation.
Une goupille cylindrique pour le blocage en rotation est fournie en vrac. Alimentation en huile dans le corps du dispositif de fixation via le canal d'huile.

Utilisation:
Les vérins de serrage verticaux conviennent tout particulièrement pour les dispositifs de bridage dans lesquels l'alimentation hydraulique s'effectue via des forages dans le corps du dispositif de fixation. Utilisation pour les dispositifs de bridage dans des espaces restreints. Intégration des vérins de serrage verticaux réglable 360 °.

Caractéristiques:
Une force de serrage élevée sur un espace de montage restreint. Le levier de serrage ouvre à 90 °, ce qui permet un chargement et un retrait simples des pièces manuellement ou via un robot.

Remarque:
Les chanfreins d'insertion pour les joints d'étanchéité ne doivent pas avoir de transitions acérées.
Fraiser le filetage jusqu'à obtention d'une surface plane. Lors du montage, graisser le corps.
Utiliser la clé à crochet pour taille 20 = réf. 54916, et pour taille 30 = réf. 54940 et pour taille 50 = réf. 54973 lors du montage.

Sur demande:
Autres tailles livrables à la demande.

Sp = bridage, Lo = débridage
