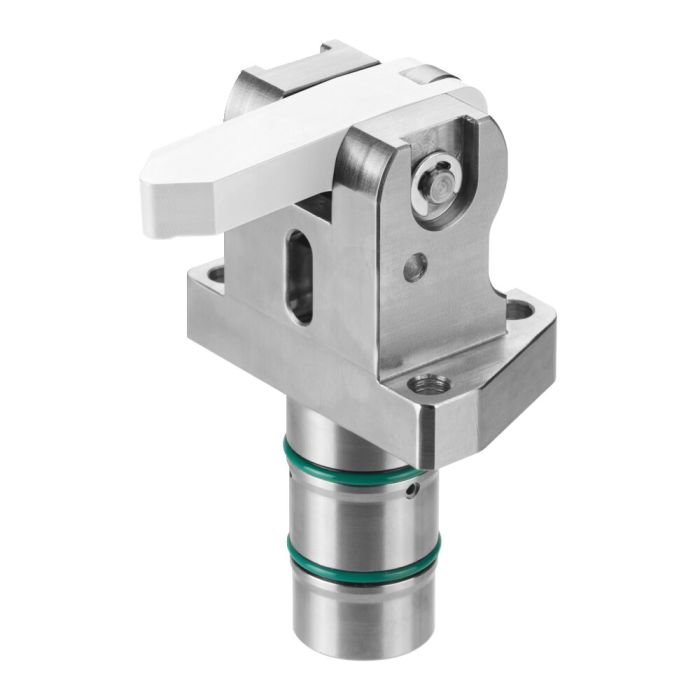

Vérin de serrage vertical, forme de bride
Description:
Corps de base en acier. Surface extérieure nickelée. Fourni sans levier de serrage. Une goupille cylindrique pour l’alignement de précision est fournie en vrac. Alimentation en huile dans le corps du dispositif de fixation via le canal d’huile. Vis selon ISO 4762, classe de résistance mécanique 12.9, légèrement huilées, fournies.
Utilisation:
Le vérin de serrage vertical convient tout particulièrement pour les dispositifs de bridage dans lesquels l’alimentation en huile s’effectue via des canaux alésés dans le corps du dispositif de fixation.
Caractéristiques:
Positionnement proche de la pièce à usiner possible. Le levier de serrage s’ouvre à 90°, ce qui permet un chargement et un retrait simples des pièces manuellement ou via un robot.
Remarque:
Les chanfreins d’insertion pour les joints ne doivent pas avoir de transitions vives. Lors du montage, graisser le boîtier. Levier de serrage approprié, voir 6958E-XX-00-0X, 6958E-XX-00.
Sur demande:
Sur la variante avec détection pneumatique, il est en outre possible de détecter si le levier de serrage est ouvert ou fermé. Versions avec détection pneumatique disponibles sur demande.
Sp = bridage, Lo = débridage
| N° de commande | 570465 |
|---|---|
| Type de produit | Vérin de serrage vertical |
| Pression de service max. [bar] | 250 |
| Force de poussée max. [kN] | 7.8 |
| Type de commande | Double effet |
