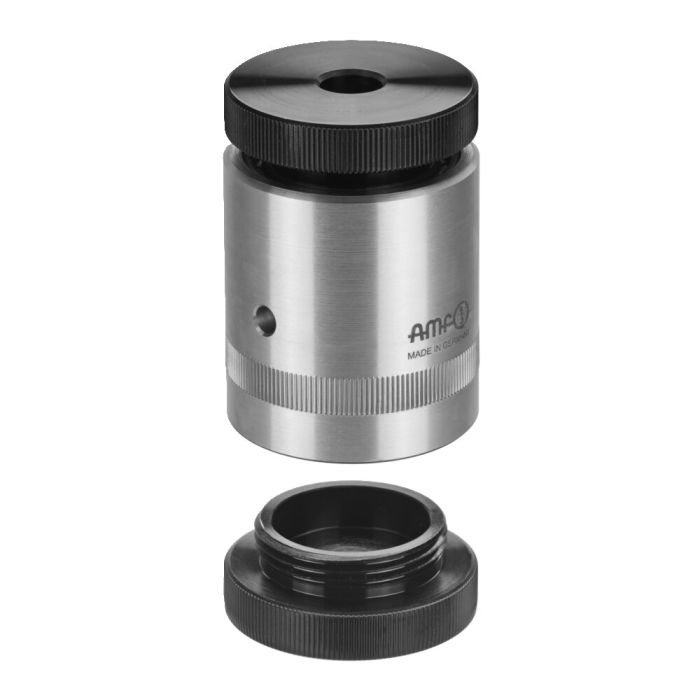

Vérin en aluminium avec protection contre les copeaux et base magnétique
Modèle 88, trou de centrage Ø12 mm / M10, hauteur 75-88 mm, ⌀ 50 mm
N° de commande
72868
Utilisation:
Les vérins AMF à base magnétique sont conçus pour un usage en positions horizontale et verticale. L'aimant permanent permet de positionner de manière durable et exacte la pièce en position verticale.
Remarque:
F max. jusqu’à max. 350 mm de hauteur totale; au-delà, il y a risque de flambage.
Supports convenables: n° 6440, 6440G, 6441, 6442, 6442G/M10 6443/14 et 6445
Sous-construction adaptable: n° 6400FB, 6400FY
Ne pas modifier le réglage du vérin sous charge !
Avantages:
Le racleur prévient la pénétration de copeaux dans le filetage du vérin. Montage modulaire avec éléments intermédiaires en aluminium 6401Z possible.
| N° de commande | 72868 |
|---|---|
| Type de produit | Vérin d'alignement |
| Hauteur min. [mm] | 75 |
| Hauteur max. [mm] | 88 |
| Force d‘appui max. [kN] | 30 |
| Caractéristiques spéciales | Avec protection contre les copeaux, Avec base magnétique |
