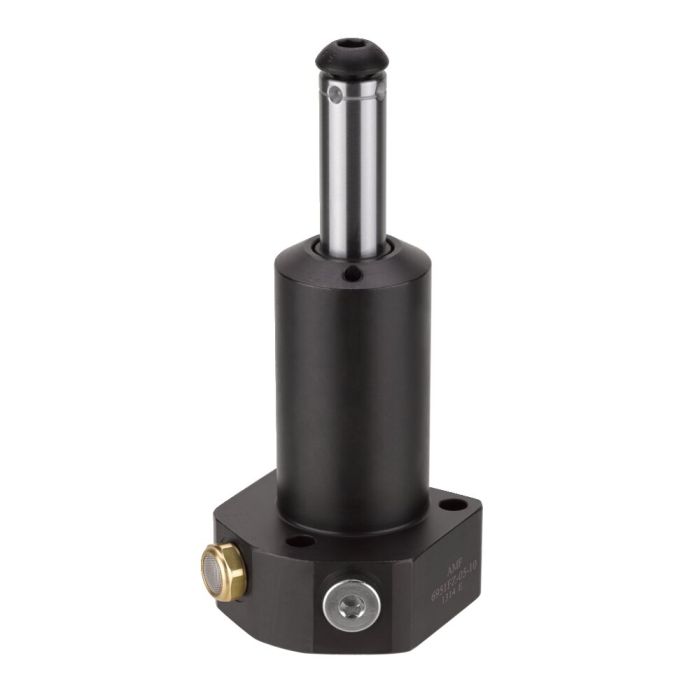

Vérin tireur, flasque inférieur, avec piston guidé
Description:
Corps de vérin en acier trempé et bruni. Tige de piston cémentée et chromée. Tige de piston avec taraudage et positionnement du bras de serrage. Joint torique pour assurer l'étanchéité du flasque. Joint racleur sur la tige de piston. Ressort de rappel en acier inoxydable. Alimentation hydraulique par raccord fileté ou par forage.
Utilisation:
Élément universel de bridage par poussée-traction pour mise en oeuvre polyvalente.
Caractéristiques:
Chaque taille de vérin est disponible en version à simple ou double effet. Différents embouts peuvent se fixer dans le taraudage de la tige de piston. Des brides peuvent se fixer comme sur les vérins de serrage pivotants.
Remarque:
La course du piston est guidée, aussi faut-il veiller au volume d'huile Q maxi. En cas de montage d'accessoires sur le piston, aucune force ne doit s'exercer sur le piston. Avec les vérins simple effet, il existe le risque de pénétration de liquide de coupe par le reniflard, nous recommandons de le raccorder à un tube dont l'extrémité est située dans une zone protégée. Le circuit doit être soigneusement purgé.
| N° de commande | 66563 |
|---|---|
| Force de serrage max. [kN] | 13.9 |
| Pression de service max. [bar] | 350 |
| Type de commande | Simple effet |
| Course [mm] | 29.5 |
