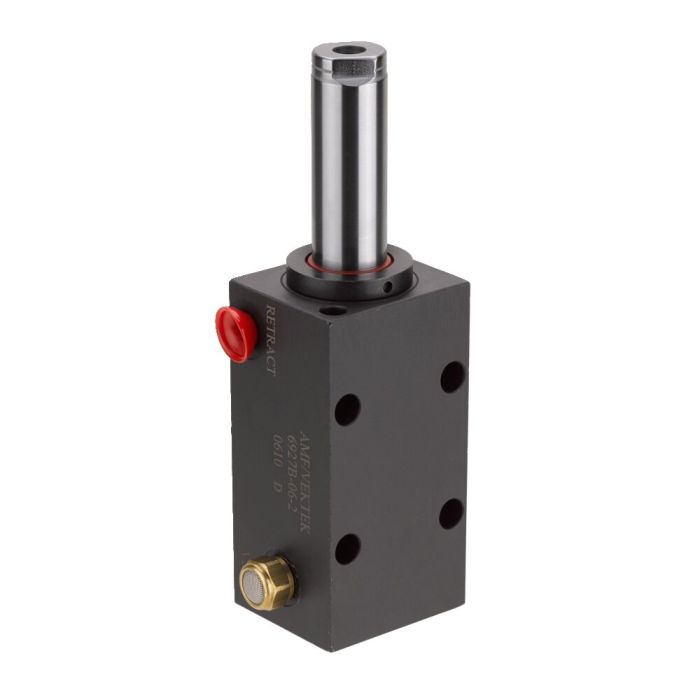

Vérin tireur, forme cubique
Description:
Corps de vérin en acier trempé et bruni. Tige de piston cémentée et chromée. Tige de piston avec taraudage. Joint racleur sur la tige de piston. Alimentation hydraulique par raccord fileté.
Utilisation:
Élément universel de bridage par traction pour mise en oeuvre polyvalente.
Caractéristiques:
Tige de piston non guidée en rotation. La tige de piston est munie d'un trou taraudé permettant la fixation d'embouts de bridage. Les brides peuvent être fixées comme pour les vérins de serrage pivotants. Corps de vérin avec trous de fixation permettant un montage vertical ou horizontal.
Remarque:
Avec les vérins simple effet, il existe le risque de pénétration de liquide de coupe par le reniflard, ceci doit être évité en positionnant judicieusement le vérin ou en aménageant une protection mécanique. Le circuit doit être soigneusement purgé.
| N° de commande | 68064 |
|---|---|
| Force de serrage max. [kN] | 5.9 |
| Pression de service max. [bar] | 350 |
| Type de commande | Simple effet |
| Course [mm] | 25.5 |
