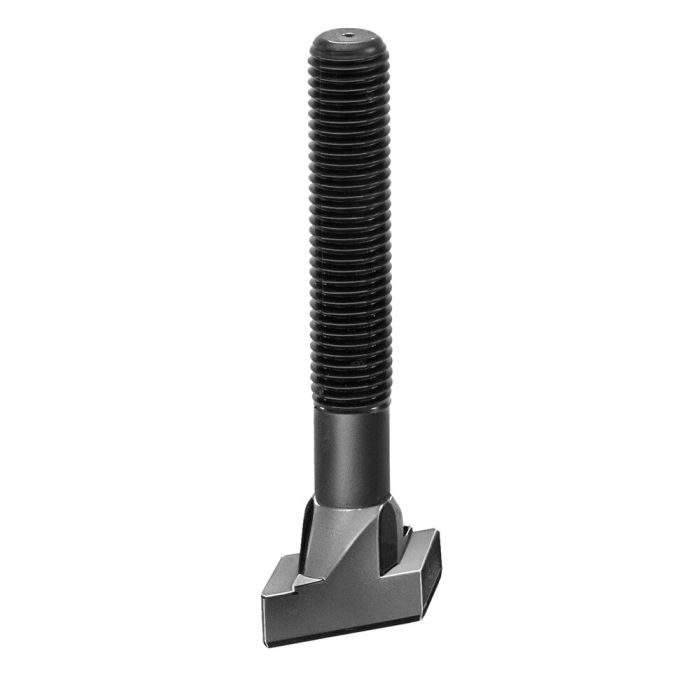

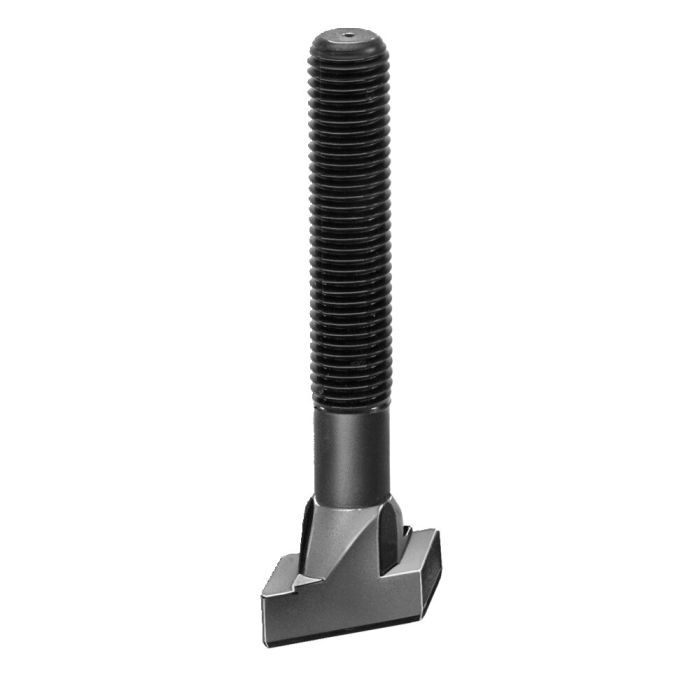

Vis à tête losange pour rainures en T
Utilisation:
- Ajustement supplémentaire d'un point de serrage sur dispositif déjà serré
- Ajustement a posteriori d'un point de serrage en cas de rainure en T de table de machine déjà chargée
- Introduction de la vis à tête losange par le haut dans la rainure en T et vissage jusqu'en butée dans la rainure en T
- Possible également avec la combinaison lardon d'alignement à tête losange N° 510 et goujon DIN 6379
Remarque:
Du fait de la surface d'appui réduite dans la rainure en T, la résistance à la charge max. admise des vis correspond aux valeurs de la classe de résistance mécanique 8.8.
Écrous DIN 6330B et rondelles DIN 6340 appropriés à cet effet.
Avantages:
Avantages du filetage roulé :
- Aucune rupture de la fibre
- Moins de sensibilité à l'entaille
- Très bonnes valeurs de rugosité aux flancs filetés et dans le rayon de base
| N° de commande | 87312 |
|---|---|
| Type de produit | Vis à tête losange |
| Filetage [M] | 12 |
| Rainure [mm] | 14 |
| Longueur [mm] | 80 |
| Classe de résistance | 8.8 |
