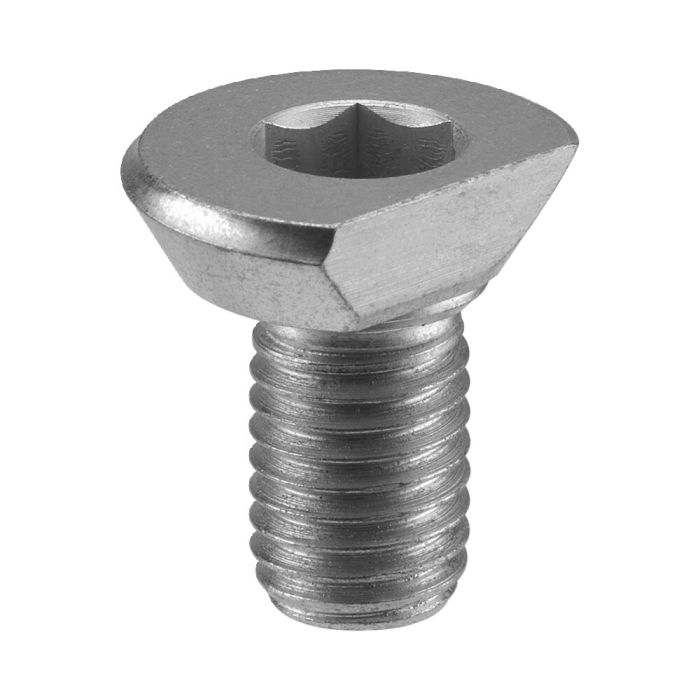

Vis de serrage excentrique

Filetage M10, ⌀ max. 22,2 mm, force de retenue max. 4 kN

N° de commande

373803

N° de commande	Øa	b	C	D	E	F	G	SW	X	Z	Force de retenue max. [kN]	Md [Nm]	Poids [g]
373779	9,2	M4	3	8	3,0	4,6	4,0	2,5	3,5	4,2	0,09	1,5	2
373787	14,2	M6	5	12	4,5	7,1	6,1	4,0	5,4	6,4	0,3	5,0	6
373795	18,0	M8	6	16	5,5	8,9	7,7	5,0	6,6	8,0	2,7	22,0	9
373803	22,2	M10	7	20	6,5	11,1	9,4	6,0	8,3	9,8	4,0	35,0	16
373811	27,0	M12	9	24	8,0	13,5	11,6	8,0	10,1	12,0	5,4	45,0	31

Utilisation:
- Serrage au-dessus de la surface d'usinage
- Serrage en dessous de la surface d'usinage
- Serrage dans des alésages.

Avantages:
- Réglage en continu grâce à l'excentrique
- Haute résistance à l'usure.

Plus d’information
N° de commande	373803
Type de produit	Brides à excentrique
