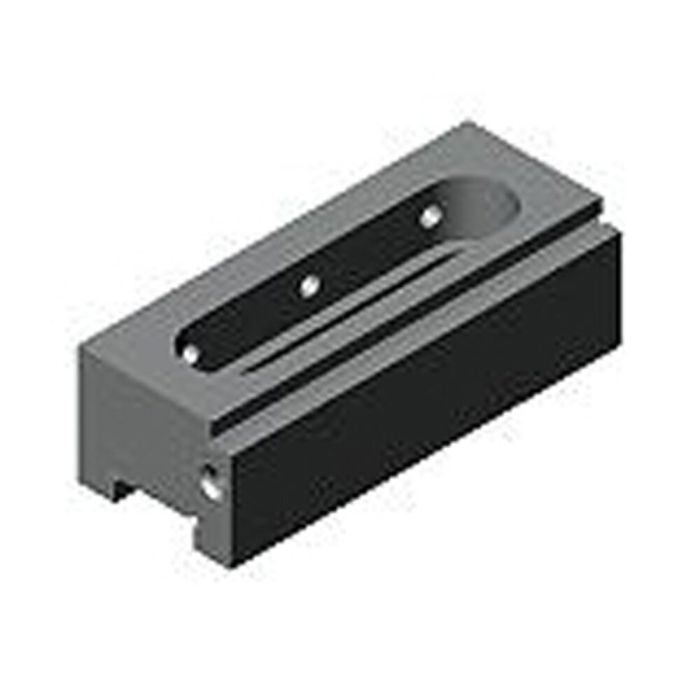

Appui-butée

Cote de référence 20 mm, hauteurs d'appui 40 mm, rainure 24 mm, longueur 123 mm, largeur 54 mm

N° de commande

78212

N° de commande	N° d'article	Cote de référence A ±0,01	Cote de référence A1 ±0,01	Hauteurs d'appui H ±0,01	Hauteurs d'appui H1 ±0,01	N H7	Poids [g]
77958	6363-12-001	15	20	25	30	20	465
78212	6363-16-001	20	30	30	40	24	1310

N° de commande	b	E	F	G	L	L1	L2	L3	L4	L5	S	S1
77958	39	6	16	M6	99	19	30,5	17	15	7	12,5	19
78212	54	8	22	M8	123	24	37,5	20	20	8	17,0	25

Plus d’information
N° de commande	78212

CAD

Si vous ne trouvez pas un téléchargement, veuillez nous écrire via notre formulaire de contact.

Domaine	Langue	Nom de fichier	Type	Taille du fichier

Pour les téléchargements généraux, tels que les catalogues et brochures, veuillez cliquer ici.
