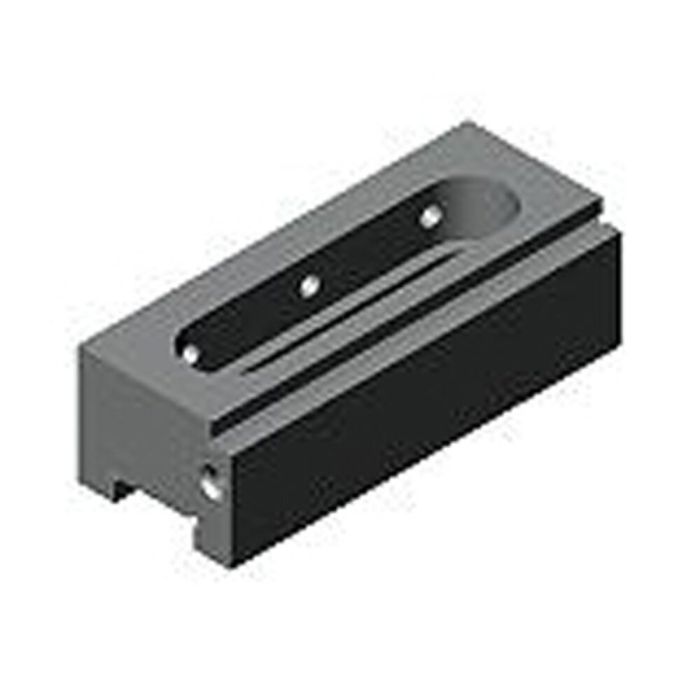

Appui-butée

Cote de référence 15 mm, hauteurs d'appui 30 mm, rainure 20 mm, longueur 99 mm, largeur 39 mm

N° de commande

77958

N° de commande	N° d'article	Cote de référence A ±0,01	Cote de référence A1 ±0,01	Hauteurs d'appui H ±0,01	Hauteurs d'appui H1 ±0,01	N H7	Poids [g]
77958	6363-12-001	15	20	25	30	20	465
78212	6363-16-001	20	30	30	40	24	1310

N° de commande	b	E	F	G	L	L1	L2	L3	L4	L5	S	S1
77958	39	6	16	M6	99	19	30,5	17	15	7	12,5	19
78212	54	8	22	M8	123	24	37,5	20	20	8	17,0	25

Plus d’information
N° de commande	77958

CAD

Si vous ne trouvez pas un téléchargement, veuillez nous écrire via notre formulaire de contact.

Domaine	Langue	Nom de fichier	Type	Taille du fichier

Pour les téléchargements généraux, tels que les catalogues et brochures, veuillez cliquer ici.

Produits similaires

Appui-butée, simple Nr. 88807 Cote de référence 15 mm, hauteurs d'appui 30 mm, ⌀ forage 16 mm, grille 40 mm, longueur 78 mm
