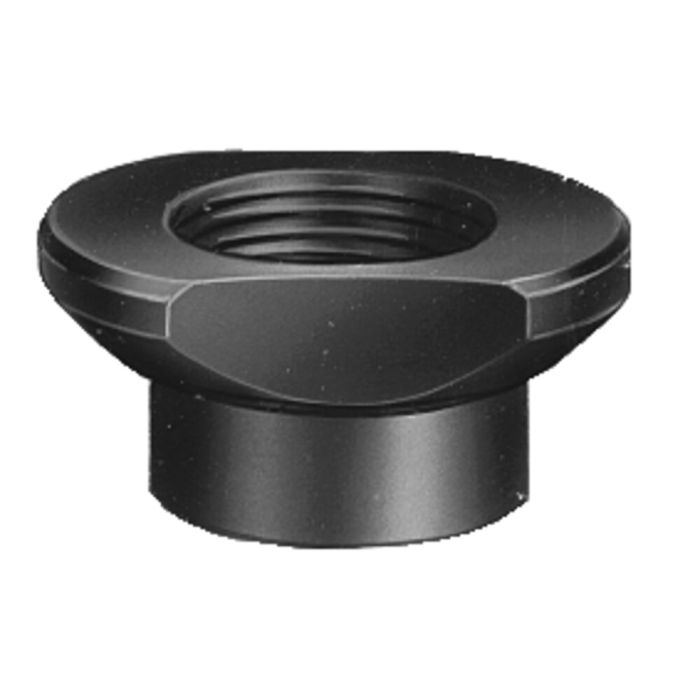

Douille de centrage, avec plats

Pour le positionnement de l’appui-butée 6363-001 et 6363-026, ⌀ forage 16 mm

N° de commande

78014

N° de commande	N° d'article	ØD	Ød1	E	G	L1	N	ØS	Poids [g]
78014	6363-12-004	16 +0,011/0	25	5	R1/4	14	20 -0,005/-0,025	12,5	14
78220	6363-16-004	22 +0,015/+0,002	32	7	M18	17	24 -0,005/-0,025	16,5	35

Utilisation:
Cet élément est utilisé pour le positionnement de l’appui-butée N° 6363-001 et de l’appui à rainure N° 6363-026.

Plus d’information
N° de commande	78014
