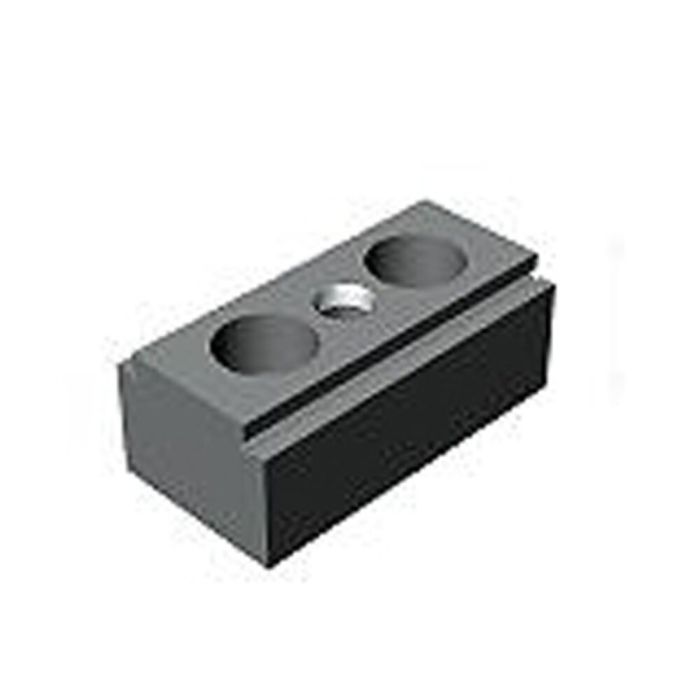

Appui-butée, double

Cote de référence 30 mm, hauteurs d'appui 30 mm, ⌀ forage 16 mm, grille 40 mm, longueur 78 mm

N° de commande

88823

N° de commande	N° d'article	Cote de référence A ±0,01	Cote de référence A1 ±0,01	Hauteurs d'appui H ±0,01	Hauteurs d'appui H1 ±0,01	ØD F7	R ±0,01	Poids [g]
88823	6363-12-069	15	30	25	30	16	40	570
88831	6363-16-069	20	40	30	40	22	50	1170

N° de commande	b	E	F	L	L1	L2	m	ØS	ØS1
88823	40	10	16	78	19	20	M12	13	20
88831	58	13	22	88	19	29	M16	17	26

Plus d’information
N° de commande	88823

CAD

Si vous ne trouvez pas un téléchargement, veuillez nous écrire via notre formulaire de contact.

Domaine	Langue	Nom de fichier	Type	Taille du fichier

Pour les téléchargements généraux, tels que les catalogues et brochures, veuillez cliquer ici.

Produits similaires

Appui-butée, simple Nr. 88807 Cote de référence 15 mm, hauteurs d'appui 30 mm, ⌀ forage 16 mm, grille 40 mm, longueur 78 mm
