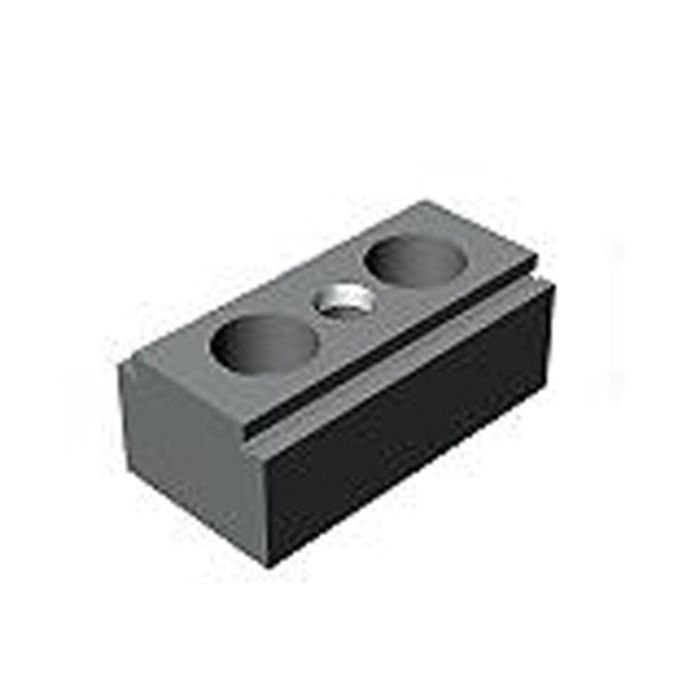

Appui-butée, double

Cote de référence 40 mm, hauteurs d'appui 40 mm, ⌀ forage 22 mm, grille 50 mm, longueur 88 mm

N° de commande

88831

N° de commande	N° d'article	Cote de référence A ±0,01	Cote de référence A1 ±0,01	Hauteurs d'appui H ±0,01	Hauteurs d'appui H1 ±0,01	ØD F7	R ±0,01	Poids [g]
88823	6363-12-069	15	30	25	30	16	40	570
88831	6363-16-069	20	40	30	40	22	50	1170

N° de commande	b	E	F	L	L1	L2	m	ØS	ØS1
88823	40	10	16	78	19	20	M12	13	20
88831	58	13	22	88	19	29	M16	17	26

Plus d’information
N° de commande	88831
