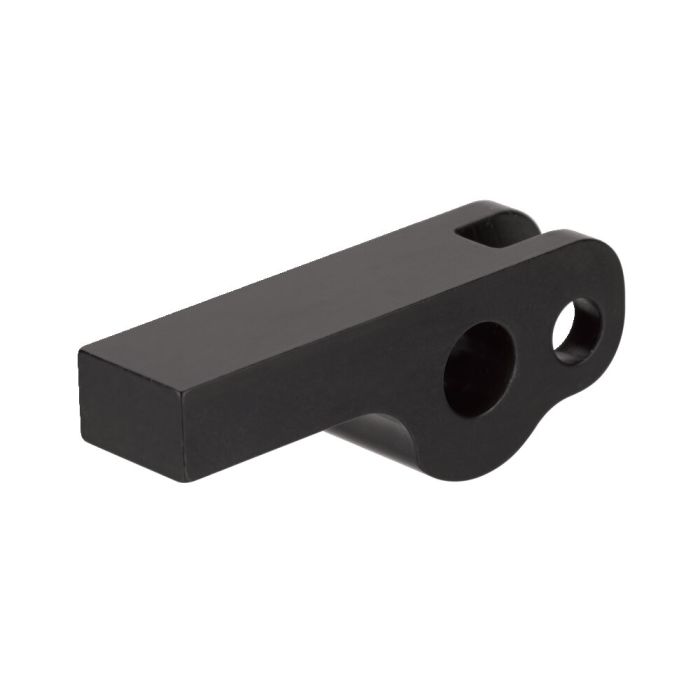

Ébauche de bras de serrage
Pour bride verticale 6958DU et 6958DT, levier de charge 58 mm
N° de commande
327577
Description:
Acier thermo-traité et bruni.
Utilisation:
Pour bride verticale 6958DU et 6958DT.
Remarque:
Tenir absolument compte de la pression de serrage, des rapports de levier, du débit et du poids du bras de serrage.
Formule de calcul de la force de serrage F1 :
Force de serrage = F1 [kN], force de poussée = F5 [kN], levier de force = B [mm], levier de charge = C [mm]
F1 = F5 x B / C
| N° de commande | 327577 |
|---|---|
| Type de produit | Levier de serrage |
| Pression de service max. [bar] | 250 |
Si vous ne trouvez pas un téléchargement, veuillez nous écrire via notre formulaire de contact.
| Domaine | Langue | Nom de fichier | Type | Taille du fichier |
|---|
Pour les téléchargements généraux, tels que les catalogues et brochures, veuillez cliquer ici.
Accessoires adaptés
- Bride verticale Nr. 327536 Pression de service max. 250 bar, max. poussée du piston 20,1 kN, double effet
- Bride verticale Nr. 327510 Pression de service max. 250 bar, max. poussée du piston 20,1 kN, double effet
Produits similaires
- Bras de serrage Nr. 327551 Pour bride verticale 6958DU et 6958DT, levier de charge 30 mm, max. force de serrage 13,4 kN
