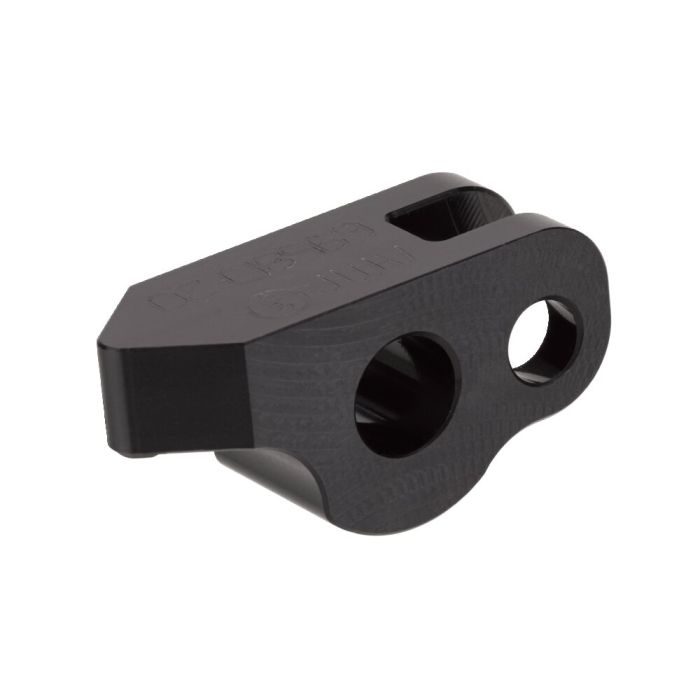

Bras de serrage

Pour bride verticale 6958DU et 6958DT, levier de charge 30 mm, max. force de serrage 13,4 kN

N° de commande

327551

N° de commande	N° d'article	Force de serrage F1 à 100 bars [kN]	Force de serrage F1 à 250 bars [kN]	b	C	ØD	ØE	G	k	L	N	N1	P	R	R1	Poids [g]
326215	6958D-16-04	1,3	3,3	12	18,0	8	6	90	8	38,0	5,0	4,5	12	2,0	5,0	31
326322	6958D-20-04	2,1	5,2	14	21,0	10	7	80	10	44,5	4,5	7,0	16	2,5	7,5	60
326413	6958D-25-04	2,6	8,2	17	25,5	12	9	80	11	53,5	7,0	7,0	20	3,0	7,5	94
327551	6958D-32-04	5,3	13,4	20	30,0	15	11	80	13	64,0	8,0	7,5	26	4,0	8,0	178
553428	6958D-12-04	0,7	1,8	10	15,0	6	4	90	7	30,5	5,0	3,4	10	1,5	4,0	19

Description:
Acier thermo-traité et bruni.

Utilisation:
Pour bride verticale 6958DU et 6958DT.

Remarque:
Tenir absolument compte de la pression de serrage, des rapports de levier, du débit et du poids du bras de serrage.

Plus d’information
N° de commande	327551

CAD

Si vous ne trouvez pas un téléchargement, veuillez nous écrire via notre formulaire de contact.

Domaine	Langue	Nom de fichier	Type	Taille du fichier

Pour les téléchargements généraux, tels que les catalogues et brochures, veuillez cliquer ici.

Produits similaires

Ébauche de bras de serrage Nr. 327577 Pour bride verticale 6958DU et 6958DT, levier de charge 58 mm
