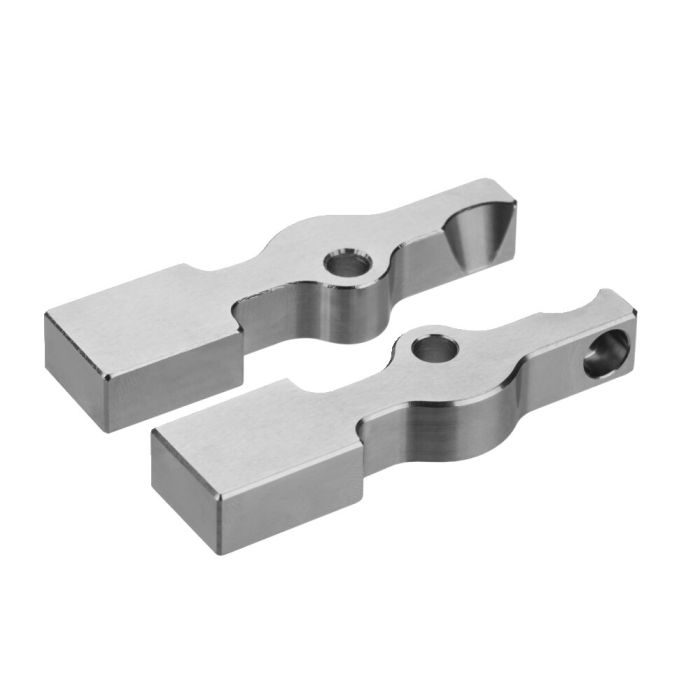

Ébauche de levier de serrage
Pour pince de serrage d’équilibrage 6965-20
N° de commande
570477
Description:
Levier de serrage en acier.
Utilisation:
Pour pince de serrage d’équilibrage 6965-20.
Remarque:
Force de serrage [kN] = force de poussée [kN] * 22 [mm]/longueur du levier [mm]
| N° de commande | 570477 |
|---|---|
| Pression de service max. [bar] | 250 |
| Force de poussée max. [kN] | 7.77 |
| Force de blocage max. [kN] | 4.6 |
| Type de commande | Double effet |
| Course [mm] | 1 |
Si vous ne trouvez pas un téléchargement, veuillez nous écrire via notre formulaire de contact.
| Domaine | Langue | Nom de fichier | Type | Taille du fichier |
|---|
Pour les téléchargements généraux, tels que les catalogues et brochures, veuillez cliquer ici.
Accessoires adaptés
- Pince de serrage d'équilibrage Nr. 570474 Pression de service max. 250 bar, force de blocage max. 4,6 kN, Hub 4,4/4,5 mm, à double effet
