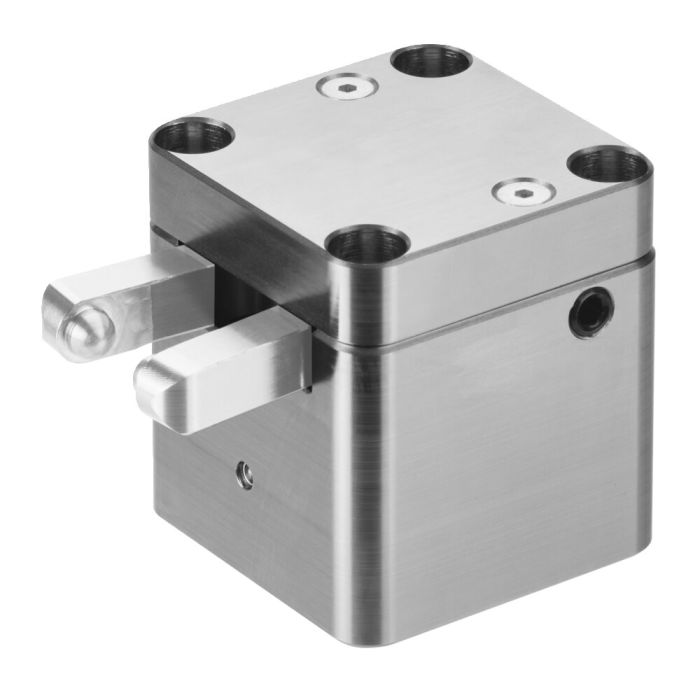

Pince de serrage d'équilibrage

Description:
Corps de base en acier. Surface extérieure nickelée. Levier de serrage en acier cémenté. L’entraînement des leviers de serrage a lieu grâce à un piston à simple effet. Le levier de serrage standard n’est pas compris dans la livraison. Alimentation en huile dans le corps du dispositif de fixation via le canal d’huile.

Utilisation:
La pince de serrage d’équilibrage est utilisée dans les dispositifs de serrage pour serrer les pièces à usiner de manière flottante sans les déformer. Il est possible d’utiliser plusieurs pinces de serrage d’équilibrage sans déformer la pièce. L’élément empêche les vibrations de la pièce lors de l’usinage. La pince de serrage d’équilibrage ne convient pas pour le positionnement, mais pour le maintien des pièces à usiner.

Caractéristiques:
La pince de serrage d’équilibrage maintient la pièce à usiner sans la déformer. Les différentes formes de serrage peuvent être réalisées à l’aide de l’ébauche de levier de serrage.

Remarque:
Avant d’actionner la pince de serrage d’équilibrage, la pièce à usiner doit être serrée pour l’empêcher de se décaler.
Rappel des leviers de serrage par les ressorts de pression. Le serrage des leviers de serrage est assuré par un disque de serrage.
Force de serrage [kN] = force de poussée [kN] * 22 [mm]/longueur du levier [mm].
P. ex., levier de serrage standard pour 100 bar 3,1 x 22/37 = 1,8 kN

* Données avec levier de serrage standard
