Pince
Description:

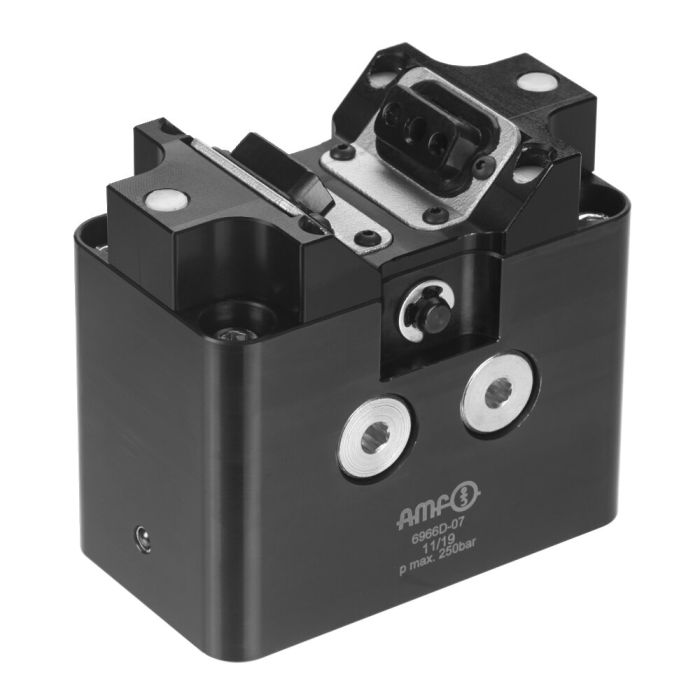

Corps en acier, bruni. Support de levier de serrage en acier, acier traité. L'entraînement du support de levier de serrage a lieu via deux tiges de piston montées dans le corps. Alimentation en huile par les canaux d'huile dans le corps du dispositif de fixation. Contenu de la livraison : quatre vis de fixation M8 x 80 et deux joints moulés Viton pour le support de levier de serrage.
Utilisation:
La pince empêche les vibrations de la pièce lors de l'usinage La pince ne convient pas pour le positionnement, mais pour l'équilibrage et le maintien des pièces à usiner, pour une répétabilité de 0,02 à 0,03 mm.
Caractéristiques:
La pince tient la pièce à usiner sans provoquer de déformation.
Remarque:
Les leviers de serrage peuvent être configurés individuellement, ceux-ci ne sont pas compris dans la livraison.
* indication de force de maintien pour une longueur de levier de 0
| N° de commande | 562217 |
|---|---|
| Pression de service max. [bar] | 250 |
| Force de poussée max. [kN] | 7.8 |
| Force de maintien max. [kN] | 6.7 |
| Type de commande | Double effet |
Si vous ne trouvez pas un téléchargement, veuillez nous écrire via notre formulaire de contact.
| Domaine | Langue | Nom de fichier | Type | Taille du fichier |
|---|
Pour les téléchargements généraux, tels que les catalogues et brochures, veuillez cliquer ici.
- Plaque filtrante Nr. 562218 Sert à protéger la pince 6966D-07 des impuretés dans les dispositifs de serrage
- Bride hydraulique compensée Nr. 320358 Pression de service max. 100 bar, max. force de maintien 0,5 kN, course 10 mm, simple effet, ergot Ø 8,5 mm
- Pince Nr. 562215 Pression de service max. 250 bar, max. force de maintien 0,78 kN, plage de serrage 2-10 mm, simple effet
- Pince de serrage d'équilibrage Nr. 570474 Pression de service max. 250 bar, force de blocage max. 4,6 kN, Hub 4,4/4,5 mm, à double effet
