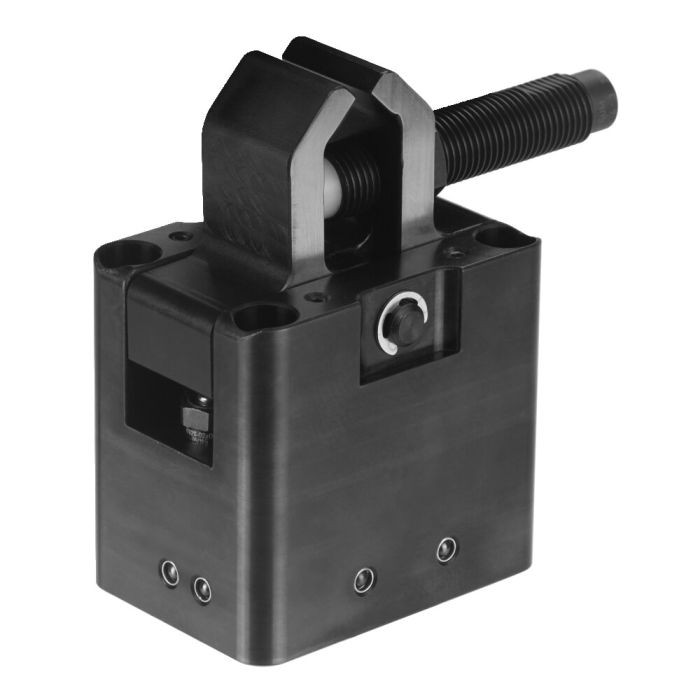

Pince
Description:
Corps en acier, bruni. Levier de serrage en acier, acier traité. L'entraînement des leviers de serrage a lieu grâce à deux vérins à visser à simple effet. Alimentation en huile dans le corps du dispositif de fixation via le canal d'huile. Frein d'alimentation d'huile et quatre vis de fixation M6 x 70 incluses dans la livraison. Chaque alimentation comporte une cartouche filtrante avec joint torique.
Utilisation:
La pince empêche les vibrations de la pièce lors de l'usinage. La pince ne convient pas pour le positionnement, mais pour le maintien des pièces à usiner.
Caractéristiques:
La pince tient la pièce à usiner sans provoquer de déformation. Les différentes formes de serrage peuvent être réalisées à l'aide de l'ébauche de levier de serrage.
Remarque:
Repositionnement des leviers de serrage par le frein d'alimentation d'huile. La remise en position peut également avoir lieu au moyen d'un ressort, ce dernier n'est pas compris dans la livraison.
| N° de commande | 562215 |
|---|---|
| Pression de service max. [bar] | 250 |
| Force de poussée max. [kN] | 1.25 |
| Force de maintien max. [kN] | 0.78 |
| Type de commande | Simple effet |
| Course [mm] | 14 |
