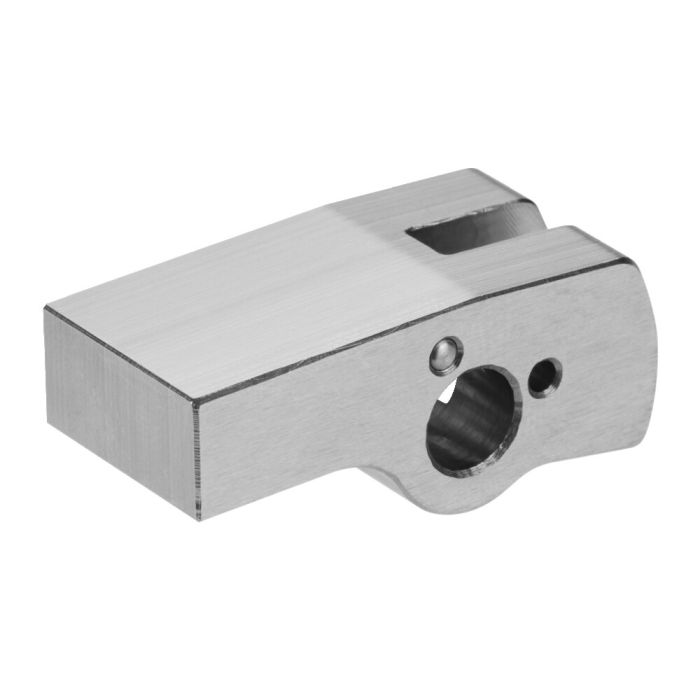

Ébauche de levier de serrage
Pour vérin de serrage vertical avec levier rotatif 6958DH, levier de charge 64 mm
N° de commande
570549
Description:
Levier de serrage en acier, non trempé.
Utilisation:
Pour vérin de serrage vertical avec levier rotatif 6958DH.
Remarque:
Tenir absolument compte de la pression de serrage, des rapports de levier, du débit et du poids du bras de serrage.
Formule de calcul de la force de serrage F1 :
Force de serrage = F1 [kN], force de poussée = F5 [kN], levier de force = B [mm], levier de charge = C [mm]
F1 = F5 x B / C
| N° de commande | 570549 |
|---|---|
| Type de produit | Levier de serrage |
| Pression de service max. [bar] | 250 |
| Caractéristiques spéciales | Avec levier rotatif |
Si vous ne trouvez pas un téléchargement, veuillez nous écrire via notre formulaire de contact.
| Domaine | Langue | Nom de fichier | Type | Taille du fichier |
|---|
Pour les téléchargements généraux, tels que les catalogues et brochures, veuillez cliquer ici.
Accessoires adaptés
- Vérin de serrage vertical avec levier rotatif Nr. 570473 Pression de service max. 250 bar, force de poussée max. 20,3 kN, à double effet
Produits similaires
- Levier de serrage Nr. 570542 Pour vérin de serrage vertical avec levier rotatif 6958DH, levier de charge 28 mm, force de serrage max. 25,4 kN
- Levier de serrage Nr. 570543 Pour vérin de serrage vertical avec levier rotatif 6958DH, levier de charge 40 mm, force de serrage max. 17 kN
- Levier de serrage Nr. 570544 Pour vérin de serrage vertical avec levier rotatif 6958DH, levier de charge 52 mm, force de serrage max. 12,7 kN
