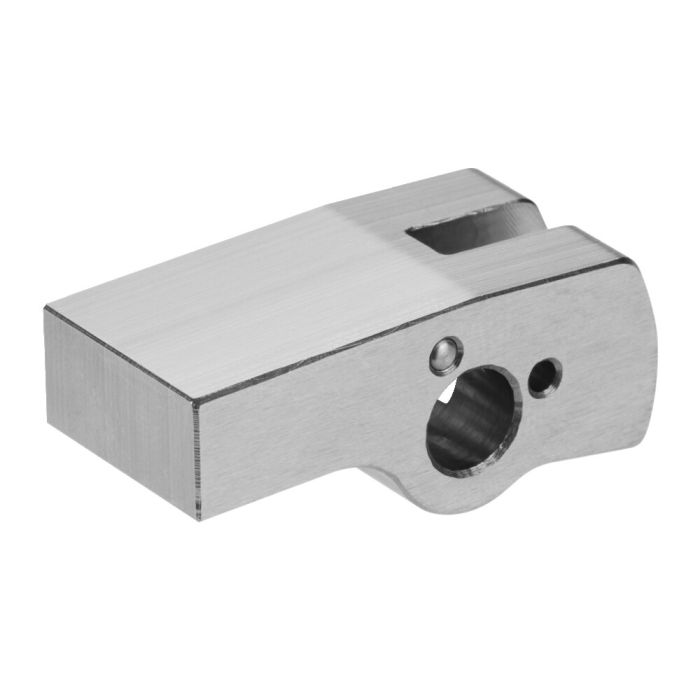

Ébauche de levier de serrage
Pour vérin de serrage vertical avec levier rotatif 6958DH, levier de charge 30 mm
N° de commande
570546
Description:
Levier de serrage en acier, non trempé.
Utilisation:
Pour vérin de serrage vertical avec levier rotatif 6958DH.
Remarque:
Tenir absolument compte de la pression de serrage, des rapports de levier, du débit et du poids du bras de serrage.
Formule de calcul de la force de serrage F1 :
Force de serrage = F1 [kN], force de poussée = F5 [kN], levier de force = B [mm], levier de charge = C [mm]
F1 = F5 x B / C
| N° de commande | 570546 |
|---|---|
| Type de produit | Levier de serrage |
| Pression de service max. [bar] | 250 |
| Caractéristiques spéciales | Avec levier rotatif |
