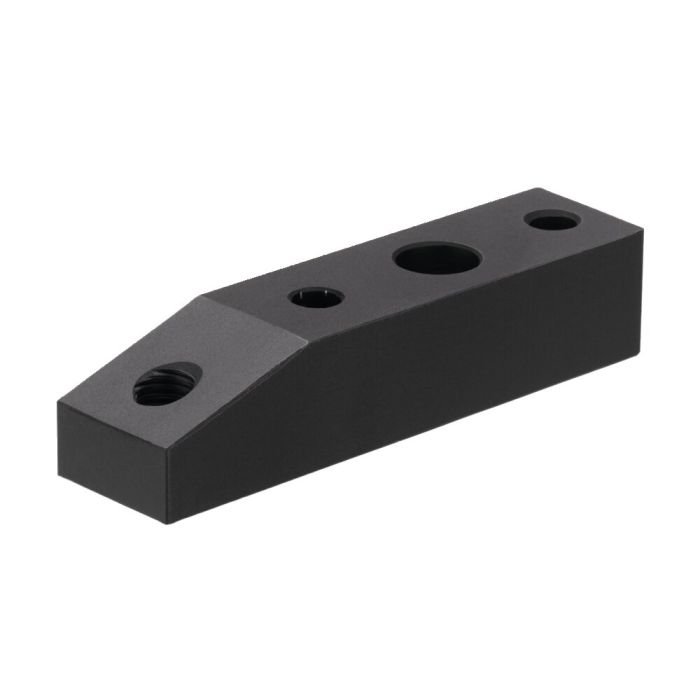

Bras de serrage

Pour vérin de serrage pivotant avec protection anti-projections de soudure n° 6829W, modèle 25

N° de commande

91678

N° de commande	Modèle	C	ØD	ØD2	E	F	H	I	L	m	L2	N	ØW	Poids [g]
91603	50	25	12,5	6,4	23,25	65,0	12,0	25	105,0	M10	46,5	10	20	144
91629	63	25	12,5	6,4	29,75	72,5	12,0	25	120,0	M10	59,5	10	20	168
91678	25	16	8,3	4,8	16,00	32,0	5,5	14	63,5	M6	32,0	7	12	36
91694	32	22	10,5	5,7	20,70	45,0	9,0	18	80,0	M8	41,3	10	16	83
91751	40	22	10,5	6,4	20,70	45,0	9,0	22	82,0	M8	41,4	10	16	84
