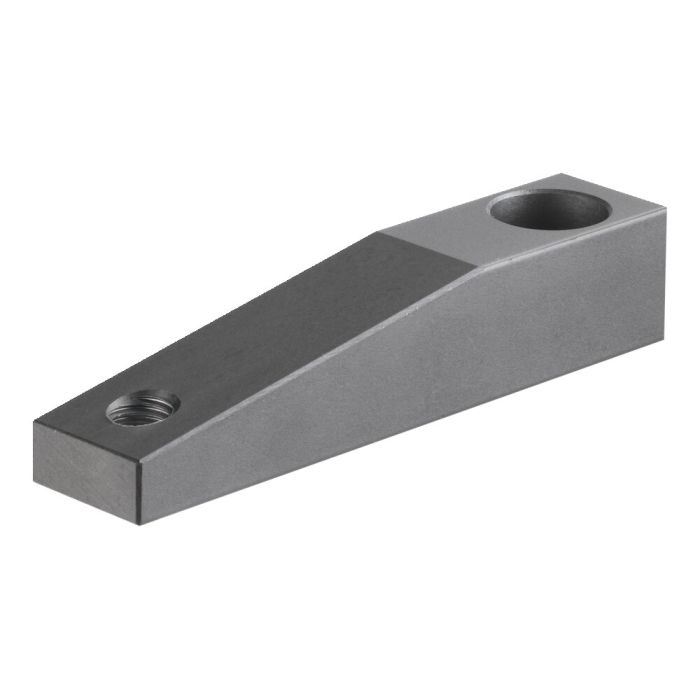

Bras de bridage
Modèle 12, filetage M4, longueur 45 mm
N° de commande
92486
Remarque:
Montage du bras de serrage:
1) Appliquer sans jeu le bras de serrage avec rondelle-ressort et vis.
2) Tourner le bras de serrage en position.
3) Maintenir le bras de serrage à l'aide d'une clé et serrer la vis.
Démontage du bras de serrage:
1) Maintenir le bras de serrage à l'aide d'une clé et desserrer la vis.
2) Séparer le bras de serrage de la tige de piston en tapant légèrement avec un maillet (en plastique).
Attention: les coups de marteau sur les côtés ne sont pas autorisés!
| N° de commande | 92486 |
|---|---|
| Type de produit | Vérin de serrage pivotant |
| Größe Schnellspanner | 12 |
Contenu Pimcore de synoa_downloadsnk_downloads_tab_top
| Domaine | Langue | Nom de fichier | Type | Taille du fichier |
|---|
Contenu Pimcore de synoa_downloadsnk_downloads_tab_bottom
Accessoires adaptés
- Vérin de serrage pivotant, pneumatique, flasque Nr. 560012 Modèle 12, force de serrage max. 0,03 kN, pivotant à droite
- Vérin de serrage pivotant, pneumatique, vérin-bloc Nr. 91496 Modèle 12, force de serrage max. 0,03 kN, pivotant à droite
- Vérin de serrage pivotant, pneumatique, vissable Nr. 560062 Modèle 12, force de serrage max. 0,03 kN, pivotant à droite
