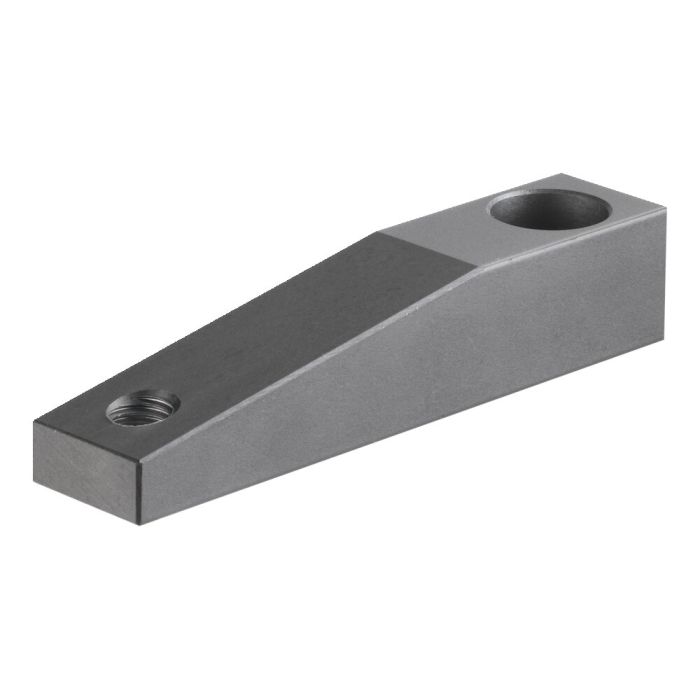

Bras de bridage
Modèle 25, filetage M6, longueur 66 mm
N° de commande
93674
Remarque:
Montage du bras de serrage:
1) Appliquer sans jeu le bras de serrage avec rondelle-ressort et vis.
2) Tourner le bras de serrage en position.
3) Maintenir le bras de serrage à l'aide d'une clé et serrer la vis.
Démontage du bras de serrage:
1) Maintenir le bras de serrage à l'aide d'une clé et desserrer la vis.
2) Séparer le bras de serrage de la tige de piston en tapant légèrement avec un maillet (en plastique).
Attention: les coups de marteau sur les côtés ne sont pas autorisés!
| N° de commande | 93674 |
|---|---|
| Type de produit | Vérin de serrage pivotant |
| Größe Schnellspanner | 25 |
Si vous ne trouvez pas un téléchargement, veuillez nous écrire via notre formulaire de contact.
| Domaine | Langue | Nom de fichier | Type | Taille du fichier |
|---|
Pour les téléchargements généraux, tels que les catalogues et brochures, veuillez cliquer ici.
Accessoires adaptés
- Vérin de serrage pivotant, pneumatique, flasque Nr. 93484 Modèle 25, force de serrage max. 0,17 kN, pivotant à droite
- Vérin de serrage pivotant, pneumatique, vérin-bloc Nr. 91520 Modèle 25, force de serrage max. 0,17 kN, pivotant à droite
- Vérin de serrage pivotant, pneumatique, vissable Nr. 92809 Modèle 25, force de serrage max. 0,17 kN, pivotant à droite
- Vérin de serrage pivotant avec protection anti-projections de soudure, pneumatique Nr. 91579 Modèle 25, force de serrage max. 0,2 kN, pivotant à droite
Produits similaires
- Bras de serrage Nr. 91678 Pour vérin de serrage pivotant avec protection anti-projections de soudure n° 6829W, modèle 25
