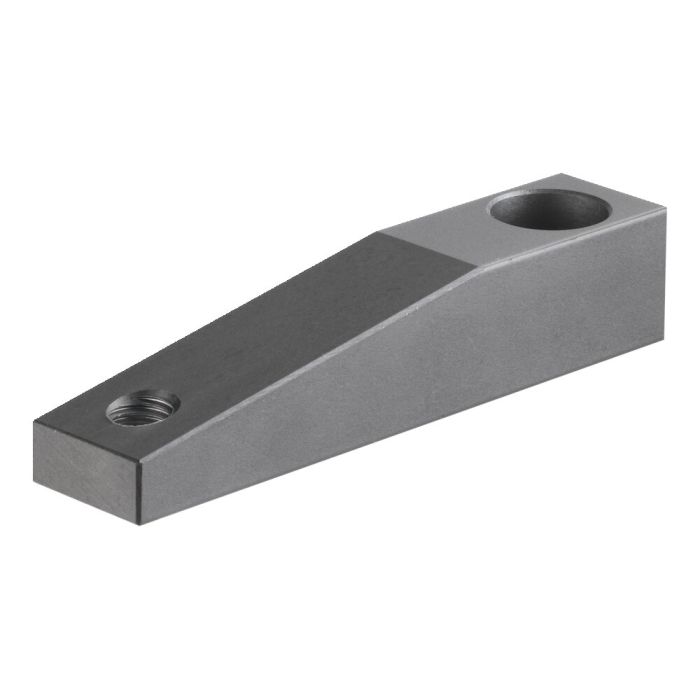

Bras de bridage
Modèle 50, filetage M12, longueur 105 mm
N° de commande
93708
Remarque:
Montage du bras de serrage:
1) Appliquer sans jeu le bras de serrage avec rondelle-ressort et vis.
2) Tourner le bras de serrage en position.
3) Maintenir le bras de serrage à l'aide d'une clé et serrer la vis.
Démontage du bras de serrage:
1) Maintenir le bras de serrage à l'aide d'une clé et desserrer la vis.
2) Séparer le bras de serrage de la tige de piston en tapant légèrement avec un maillet (en plastique).
Attention: les coups de marteau sur les côtés ne sont pas autorisés!
| N° de commande | 93708 |
|---|---|
| Type de produit | Vérin de serrage pivotant |
| Größe Schnellspanner | 50 |
Si vous ne trouvez pas un téléchargement, veuillez nous écrire via notre formulaire de contact.
| Domaine | Langue | Nom de fichier | Type | Taille du fichier |
|---|
Pour les téléchargements généraux, tels que les catalogues et brochures, veuillez cliquer ici.
Accessoires adaptés
- Vérin de serrage pivotant, pneumatique, flasque Nr. 93518 Modèle 50, force de serrage max. 0,7 kN, pivotant à droite
- Vérin de serrage pivotant, pneumatique, vérin-bloc Nr. 91553 Modèle 50, force de serrage max. 0,7 kN, pivotant à droite
- Vérin de serrage pivotant, pneumatique, vissable Nr. 92833 Modèle 50, force de serrage max. 0,7 kN, pivotant à droite
- Vérin de serrage pivotant avec protection anti-projections de soudure, pneumatique Nr. 91637 Modèle 50, force de serrage max. 0,9 kN, pivotant à droite
