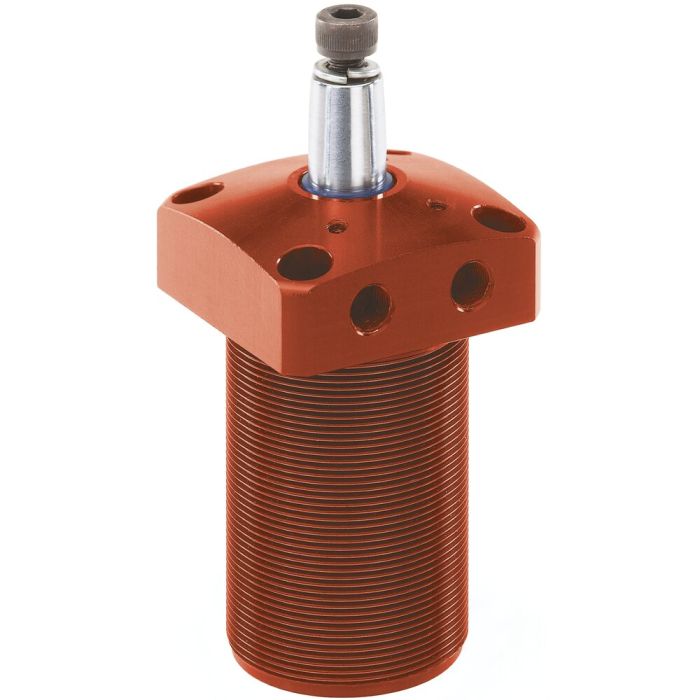

Vérin de serrage pivotant, pneumatique, flasque

Modèle 50, force de serrage max. 0,7 kN, pivotant à droite

N° de commande

93518

à double effet
Pour incorporation dans des montages d'usinage. Les deux orifices de raccordements sont dans le flasque de fixation. Tige de piston en acier inoxydable poli. Corps en aluminium anodisé. Traitement HART-COAT® anti collage. Livré avec vis et rondelle Grower pour la fixation du bras de serrage.

Possibilités de fixation:
- par le haut avec quatre vis à tête cylindrique
- corps vissé et bloqué par un écrous à créneaux
- bloqué des deux côtes par deux écrous à créneaux

Accessoires (non compris de la livraison):
- Bras de serrage n° 6829SP
- Ecrous à encoches n° 6829N
- Vis de placage n° 6880

Variantes de produits

N° de commande	Modèle	pivotant à droite	pivotant à gauche	F3 [kN]	Taraudage pour vis de placage	Poids [g]
560010	20	✓	-	0,08	M6	300
560011	16	✓	-	0,06	M4	180
560012	12	✓	-	0,03	M4	130
560018	12	-	✓	0,03	M4	130
560019	16	-	✓	0,06	M4	180
560020	20	-	✓	0,08	M6	300
93484	25	✓	-	0,17	M6	500
93492	32	✓	-	0,27	M8	650
93500	40	✓	-	0,45	M8	800
93518	50	✓	-	0,70	M12	920
93526	63	✓	-	1,10	M12	1080
93559	25	-	✓	0,17	M6	500
93567	32	-	✓	0,27	M8	650
93575	40	-	✓	0,45	M8	800
93583	50	-	✓	0,70	M12	920
93591	63	-	✓	1,10	M12	1080

N° de commande	ØD2	D3	E	F	G	G6	H	H1	H2	H3	H5	H6	I	m	O	P	R	ØW	Piston-Ø	Y Course de serrage*	Course
560010	4,5	M35x1,5	27,5	48	30,5	14	26	107	65	20	10	9	16	41	M8	54	M5	12	20	15	27
560011	4,5	M30x1,5	23	41	26,5	12	25	105	50	20	11	9	12	36	M5	47	M5	8	16	8,5	17,5
560012	4,5	M25x1,5	18,7	35	23	10	25	105	50	20	11	9	12	33	M5	43	M5	8	12	8,6	17,6
560018	4,5	M25x1,5	18,7	35	23	10	25	105	50	20	11	9	12	33	M5	43	M5	8	12	8,6	17,6
560019	4,5	M30x1,5	23	41	26,5	12	25	105	50	20	11	9	12	36	M5	47	M5	8	16	8,5	17,5
560020	4,5	M35x1,5	27,5	48	30,5	14	26	107	65	20	10	9	16	41	M8	54	M5	12	20	15	27
93484	5,5	M40x1,5	25	50	37	23	30	135	62	25	15	11,5	16	50	M8	66	M5	14	25	13	26
93492	6,5	M50x1,5	30	60	45	23	30	152	73	25	13	10,5	19	60	M8	80	G1/8	16	32	14	28
93500	6,5	M55x1,5	37,5	70	50	26	30	152	73	25	13	10,5	19	65	M8	87	G1/8	16	40	16	30
93518	8,5	M65x1,5	42,5	80	58	32	30	164	80	25	11	10,5	25,5	75	M10	100	G1/8	20	50	16	32
93526	8,5	M80x1,5	45	90	70	35	30	164	80	25	11	10,5	25,5	90	M10	118	G1/8	20	63	14	30
93559	5,5	M40x1,5	25	50	37	23	30	135	62	25	15	11,5	16	50	M8	66	M5	14	25	13	26
93567	6,5	M50x1,5	30	60	45	23	30	152	73	25	13	10,5	19	60	M8	80	G1/8	16	32	14	28
93575	6,5	M55x1,5	37,5	70	50	26	30	152	73	25	13	10,5	19	65	M8	87	G1/8	16	40	16	30
93583	8,5	M65x1,5	42,5	80	58	32	30	164	80	25	11	10,5	25,5	75	M10	100	G1/8	20	50	16	32
93591	8,5	M80x1,5	45	90	70	35	30	164	80	25	11	10,5	25,5	90	M10	118	G1/8	20	63	14	30

Détails

Remarque:
Les trous de fixation dans le corps fileté sont identiques à ceux de la bride taraudée n° 6829GF.
Fonctionnement avec air lubrifié seulement.

F3 = Puissance maximale à 6 bar

* Les éléments de bridage ne doivent être soumis à une contrainte que dans les limites de la course de serrage Y.

Spécifications techniques

Plus d’information
N° de commande	93518
Type de produit	Vérin de serrage pivotant
Force de serrage max. [kN]	0.7
Größe Schnellspanner	50
Matière	Aluminium, rouge anodisé
Sens de rotation	Pivotant à droite
