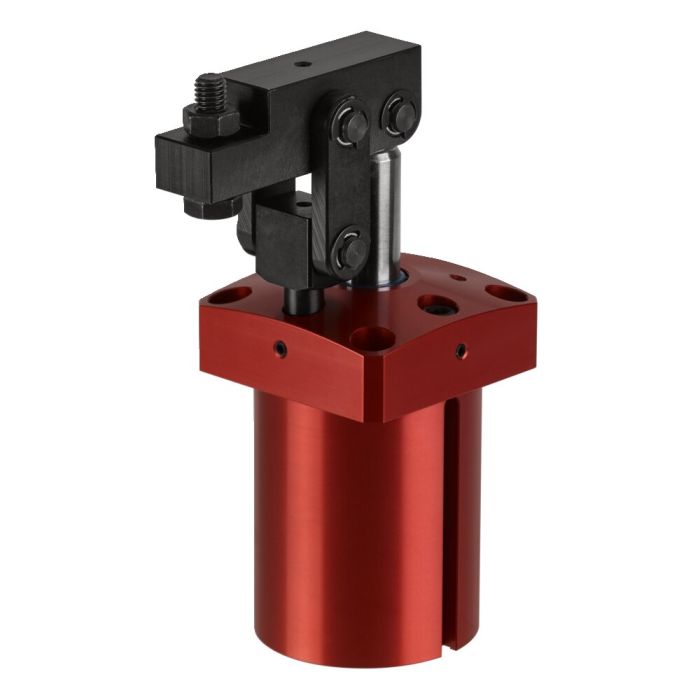

Bride articulée, pneumatique, flasque supérieur
Avec rainure de capteur et piston magnétique pour interrogation de fin de course, modèle 25, force de serrage max. 0,23 kN
N° de commande
562505
Remarque:
Le mécanisme de déplacement est démontable pour des adaptations particulières.
Fonctionnement avec air lubrifié uniquement.
Des capteurs de proximité adaptés pour l'interrogation de la position de fin de course sont disponibles sous la réf. 392241.
Exécution: câble PUR de 0,3 mm avec raccord enfichable M8 et écrou moleté rotatif.
Fonction de commutation : contact normalement ouvert.
Sortie: PNP.
F3 = Pression de service max. accessible à 6 bar
| N° de commande | 562505 |
|---|---|
| Type de produit | Bride articulée |
| Force de serrage max. [kN] | 0.23 |
| Größe Schnellspanner | 25 |
| Matière | Aluminium, rouge anodisé |
