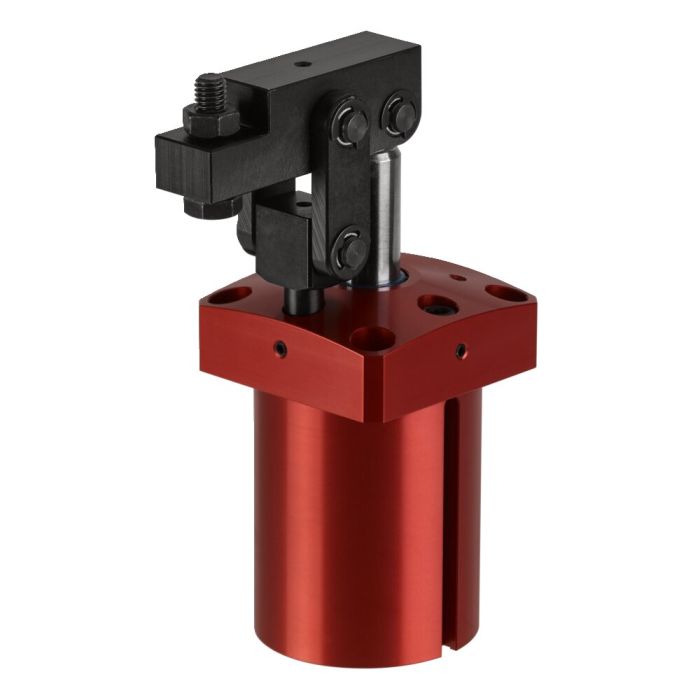

Bride articulée, pneumatique, flasque supérieur
Avec rainure de capteur et piston magnétique pour interrogation de fin de course, modèle 50, force de serrage max. 0,76 kN
N° de commande
562508
Remarque:
Le mécanisme de déplacement est démontable pour des adaptations particulières.
Fonctionnement avec air lubrifié uniquement.
Des capteurs de proximité adaptés pour l'interrogation de la position de fin de course sont disponibles sous la réf. 392241.
Exécution: câble PUR de 0,3 mm avec raccord enfichable M8 et écrou moleté rotatif.
Fonction de commutation : contact normalement ouvert.
Sortie: PNP.
F3 = Pression de service max. accessible à 6 bar
| N° de commande | 562508 |
|---|---|
| Type de produit | Bride de serrage articulé |
| Force de serrage max. [kN] | 0.76 |
| Größe Schnellspanner | 50 |
| Matière | Aluminium, rouge anodisé |
Si vous ne trouvez pas un téléchargement, veuillez nous écrire via notre formulaire de contact.
| Domaine | Langue | Nom de fichier | Type | Taille du fichier |
|---|
Pour les téléchargements généraux, tels que les catalogues et brochures, veuillez cliquer ici.
