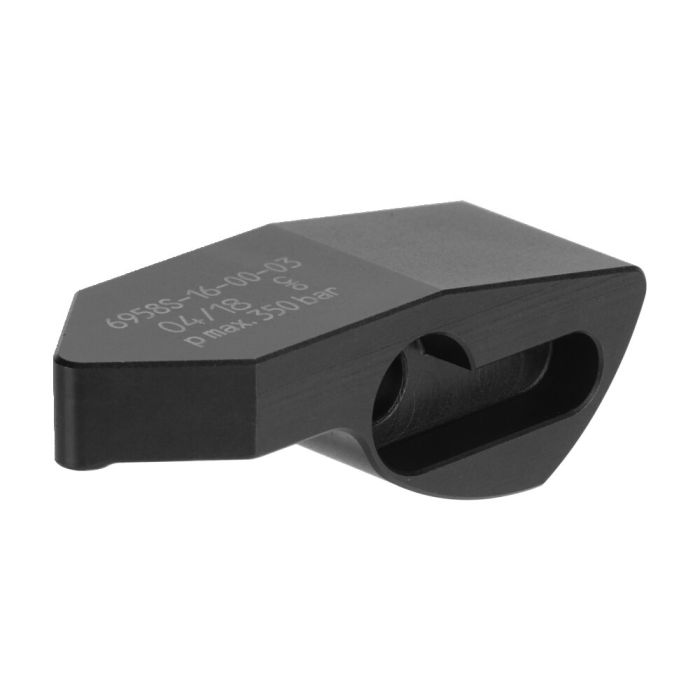

Bras de serrage en acier
Pour bride verticale 6958SU-16 et 6958ST-16, levier de charge 12 mm, max. force de serrage 7 kN
N° de commande
320218
Description:
Acier cémenté, trempé.
Utilisation:
Pour bride verticale 6958SU-16 et 6958ST-16.
Remarque:
Tenir absolument compte de la pression de serrage, des rapports de levier, du débit et du poids du bras de serrage.
* X1 = longueur de levier à 90°
**Ebauche de bras de serrage non-trempée
| N° de commande | 320218 |
|---|---|
| Type de produit | Levier de serrage |
| Force de serrage max. [kN] | 7 |
| Pression de service max. [bar] | 350 |
Si vous ne trouvez pas un téléchargement, veuillez nous écrire via notre formulaire de contact.
| Domaine | Langue | Nom de fichier | Type | Taille du fichier |
|---|
Pour les téléchargements généraux, tels que les catalogues et brochures, veuillez cliquer ici.
Accessoires adaptés
- Bride verticale Nr. 322248 Pression de service max. 350 bar, max. poussée du piston 7 kN, simple effet
- Bride verticale Nr. 322255 Pression de service max. 350 bar, max. poussée du piston 7 kN, simple effet
Produits similaires
- Bras de serrage en acier Nr. 322438 Pour bride verticale 6958SU-16 et 6958ST-16, ebauche de bras de serrage non-trempée
- Bras de serrage en aluminium Nr. 322453 Pour bride verticale 6958SU-16 et 6958ST-16, ebauche de bras, pression de service max. 100 bar
