Bride verticale
Description:

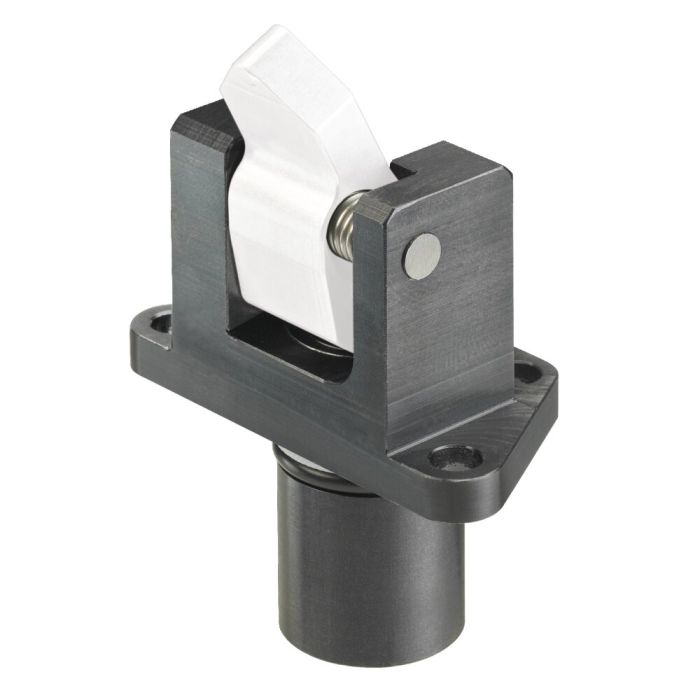

Corps en acier, bruni. Tige de piston nitrurée. Joint racleur sur la tige de piston. Ressort de rappel intégré. Fourni avec l‘axe de rotation de la bride mais sans bras de serrage. Alimentation hydraulique par forage.
Utilisation:
Ces brides verticales trouvent leur application lorsque la zone de bridage sur la pièce est réduite à une cavité, ou lorsque l'espace disponible est très limité.
Caractéristiques:
Faible encombrement et intervalles réduits pour disposition en série. Les bras de serrage peuvent être remplacés sans problème à l'état monté.
Remarque:
Les vis selon ISO4762 M6, classe de résistance 12.9, légèrement huilées, couple de serrage Md = 18 Nm ne sont pas incluses dans la livraison.
Le vérin de serrage vertical permet lors du desserrage une pression de retenue max. de 3 bars, cette condition doit impérativement être prise en compte lors de l'utilisation de vannes de commande.
| N° de commande | 322255 |
|---|---|
| Type de produit | Vérin de serrage vertical |
| Pression de service max. [bar] | 350 |
| Force de poussée max. [kN] | 7 |
| Type de commande | Simple effet |
Contenu Pimcore de synoa_downloadsnk_downloads_tab_top
| Domaine | Langue | Nom de fichier | Type | Taille du fichier |
|---|
Contenu Pimcore de synoa_downloadsnk_downloads_tab_bottom
- Bras de serrage en acier Nr. 320218 Pour bride verticale 6958SU-16 et 6958ST-16, levier de charge 12 mm, max. force de serrage 7 kN
- Bras de serrage en acier Nr. 320259 Pour bride verticale 6958SU-16 et 6958ST-16, levier de charge 24 mm, max. force de serrage 3,5 kN
- Bras de serrage en acier Nr. 322438 Pour bride verticale 6958SU-16 et 6958ST-16, ebauche de bras de serrage non-trempée
- Bras de serrage en aluminium Nr. 320242 Pour bride verticale 6958SU-16 et 6958ST-16, levier de charge 18 mm, max. force de serrage 1,3 kN, pression de service max. 100 bar
- Bras de serrage en aluminium Nr. 320283 Pour bride verticale 6958SU-16 et 6958ST-16, levier de charge 30 mm, max. force de serrage 0,8 kN, pression de service max. 100 bar
- Bras de serrage en aluminium Nr. 322453 Pour bride verticale 6958SU-16 et 6958ST-16, ebauche de bras, pression de service max. 100 bar
- Bride verticale Nr. 322248 Pression de service max. 350 bar, max. poussée du piston 7 kN, simple effet
- Bride verticale Nr. 322404 Pression de service max. 250 bar, max. poussée du piston 5 kN, simple effet
- Bride verticale Nr. 322420 Pression de service max. 250 bar, max. poussée du piston 5 kN, simple effet
