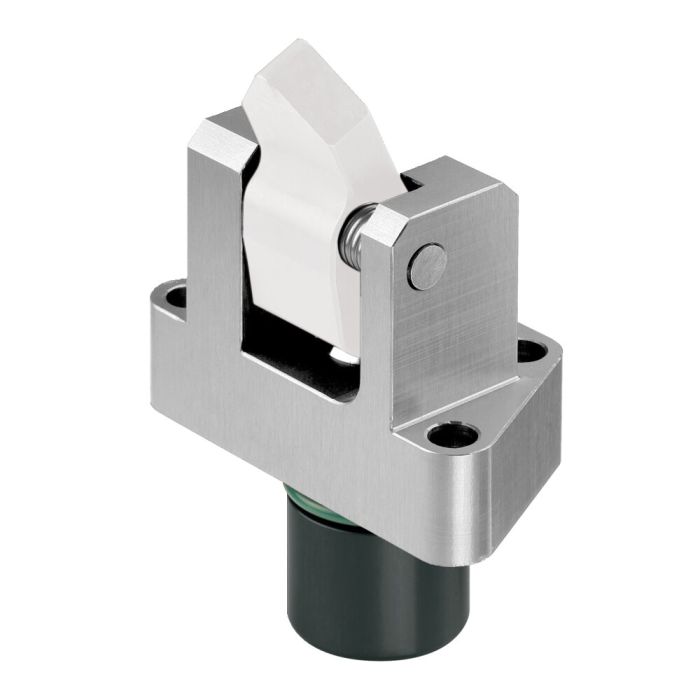

Bride verticale
Description:
Corps en acier, nickelé. Tige de piston nitrurée. Joint racleur sur la tige de piston. Ressort de rappel incorporé. Fourni avec l'axe de rotation de la bride mais sans bras de serrage.
Utilisation:
Ces brides verticales trouvent leur application lorsque la zone de bridage sur la pièce est réduite à une cavité, ou lorsque l'espace disponible est très limité.
Caractéristiques:
Dimensions compactes, positionnement plus proche de la pièce à usiner possible. Les leviers de serrage peuvent être remplacés sans problème lorsqu’ils sont montés.
Remarque:
Les vis selon ISO 4762, classe de résistance 12.9, légèrement huilées, ne sont pas incluses dans la livraison.
Le vérin de serrage vertical permet lors du desserrage une pression de retenue max. de 3 bars, cette condition doit impérativement être prise en compte lors de l'utilisation de vannes de commande. Important : tenir compte de la coupe transversale de la conduite d'amenée.
| N° de commande | 322420 |
|---|---|
| Type de produit | Vérin de serrage vertical |
| Pression de service max. [bar] | 250 |
| Force de poussée max. [kN] | 5 |
| Type de commande | Simple effet |
