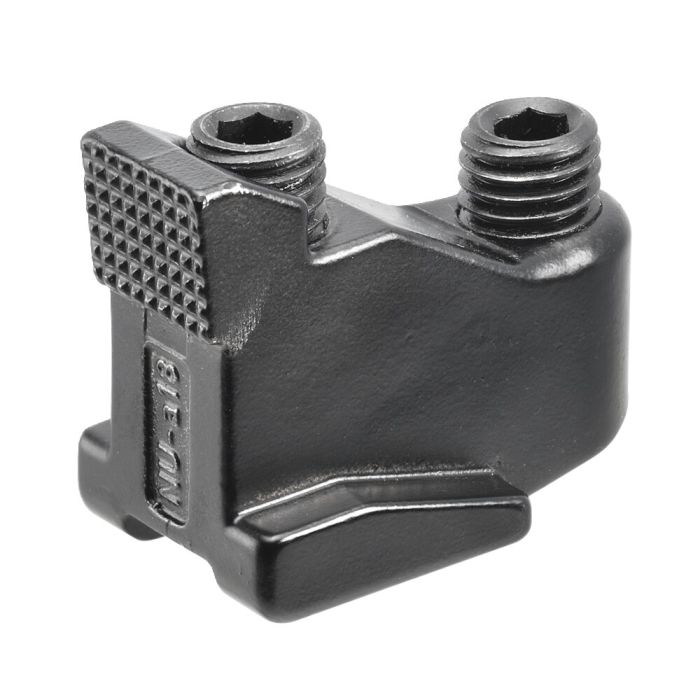

Bride à rainure
Utilisation:
1. Positionner la pièce.
2. Placer le crampon de rainure au contact de la pièce.
3. Serrer la vis de fixation du crampon.
4. Le serrage de la pièce s'effectue par la vis arrière du crampon.
Remarque:
- Pour réduire l'usure de la vis de fixation, nous recommandons l'utilisation de la graisse pour vis AMF n° 6339. Elle présente une association synergétique de lubrifiants solides particulièrement efficaces, résiste à la chaleur et est lavable.
- Utilisez la vis de fixation AMF 6495S correspondante.
Avantages:
- Pour serrer les pièces très plates
- Bridage latéral de pièces pour procéder à l'usinage complet de surfaces sans contour critique
- Possibilité d'utilisation à l'horizontale et à la verticale.
| N° de commande | 374124 |
|---|---|
| Type de produit | Brides à rainure |
| Rainure [mm] | 22 |
Contenu Pimcore de synoa_downloadsnk_downloads_tab_top
| Domaine | Langue | Nom de fichier | Type | Taille du fichier |
|---|
Contenu Pimcore de synoa_downloadsnk_downloads_tab_bottom
- Crampons plaqueurs Nr. 374199 Rainure 22 mm, max. hauteur de serrage 36 mm, force de serrage max. horizontale 36 kN, max. force de plaquage 18 kN
