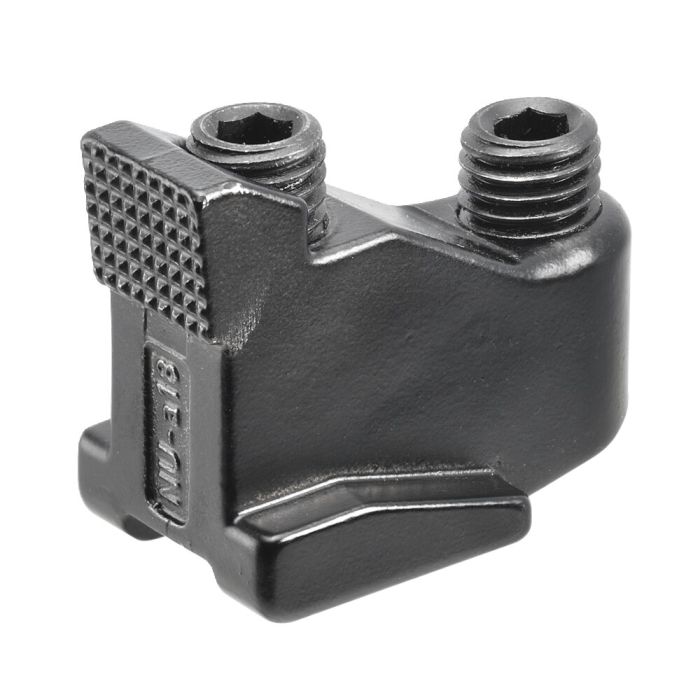

Bride à rainure
Utilisation:
1. Positionner la pièce.
2. Placer le crampon de rainure au contact de la pièce.
3. Serrer la vis de fixation du crampon.
4. Le serrage de la pièce s'effectue par la vis arrière du crampon.
Remarque:
- Pour réduire l'usure de la vis de fixation, nous recommandons l'utilisation de la graisse pour vis AMF n° 6339. Elle présente une association synergétique de lubrifiants solides particulièrement efficaces, résiste à la chaleur et est lavable.
- Utilisez la vis de fixation AMF 6495S correspondante.
Avantages:
- Pour serrer les pièces très plates
- Bridage latéral de pièces pour procéder à l'usinage complet de surfaces sans contour critique
- Possibilité d'utilisation à l'horizontale et à la verticale.
| N° de commande | 374140 |
|---|---|
| Type de produit | Brides à rainure |
| Rainure [mm] | 14 |
Si vous ne trouvez pas un téléchargement, veuillez nous écrire via notre formulaire de contact.
| Domaine | Langue | Nom de fichier | Type | Taille du fichier |
|---|
Pour les téléchargements généraux, tels que les catalogues et brochures, veuillez cliquer ici.
- Crampons plaqueurs Nr. 374157 Rainure 14 mm, max. hauteur de serrage 25 mm, force de serrage max. horizontale 15 kN, max. force de plaquage 7,5 kN
