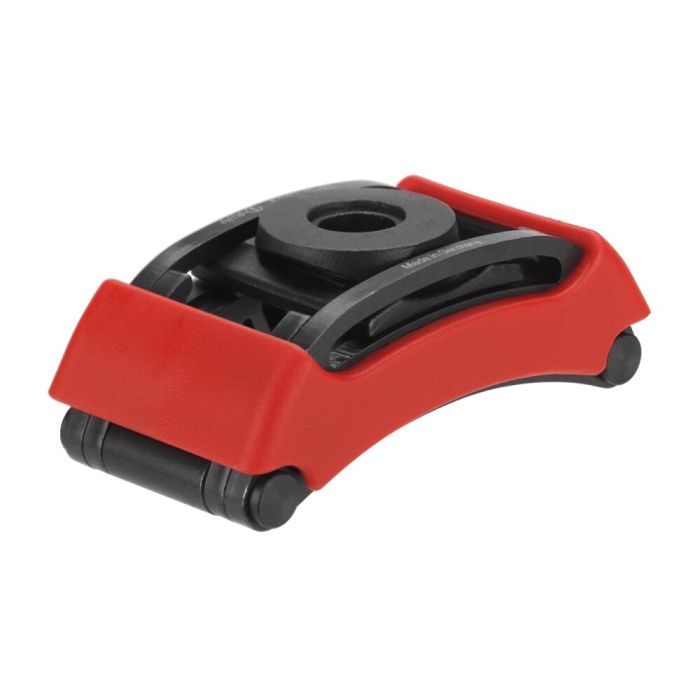

Bride allégée avec protecteur plastique
Utilisation:
La bride est utilisée pour toutes les missions de serrage pour lesquelles le bridage est effectué par le biais de rainures en T, de rainures et de trous filetés.
Remarque:
Pour le bridage, il est possible d'utiliser, au choix, des vis de bridage DIN 787, des goujons DIN 6379 et des vis cylindriques ISO 4762.
Utiliser impérativement une rondelle DIN 6340 entre l'écrou hexagonal et la pièce en U !
Avantages:
Économies de poids grâce à la structure allégée. Possibilité de réglage variable et rapide de la pièce à distance. Aucun autre support de serrage n'est nécessaire pour atteindre la hauteur de bridage requise. La pièce en U est reliée de façon imperdable à la bride.
*en fonction de la profondeur de rainure selon DIN 650, ainsi que de la longueur de vissage de l'écrou.
| N° de commande | 376905 |
|---|---|
| Vis de serrage | Sans vis de serrage |
| Vis de serrage métrique [M] | 16, 18 |
| Hauteur de bridage min. [mm] | 0 |
| Hauteur de bridage max. [mm] | 45 |
