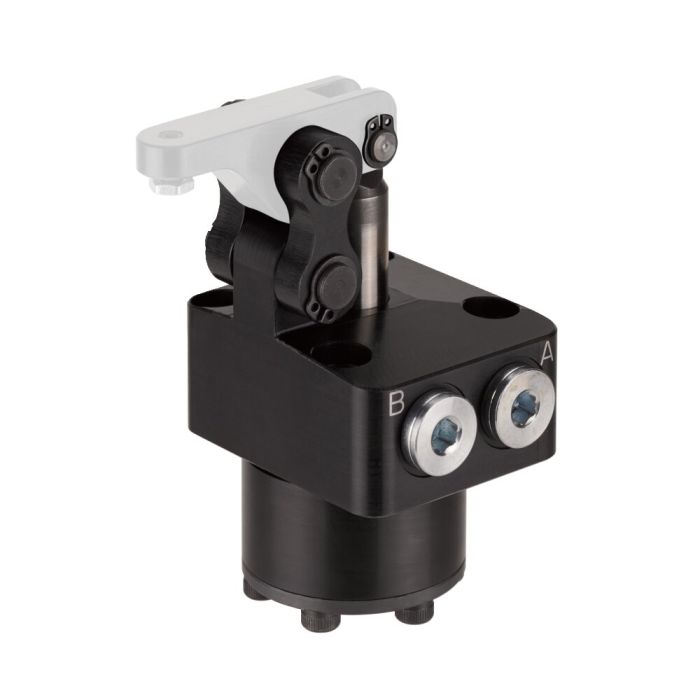

Description: Corps du vérin en acier. Piston et boulon articulé en acier traité et nitruré. Racleur métallique intégré dans le corps pour protéger le déflecteur d’encrassement. Contenu de la livraison avec boulon articulé, languettes de traction et vis de fixation, levier de serrage non inclus. Les raccords filetés sont adaptés aux clapets anti-retour avec étranglement n° 6916-12-XX. Pour un déroulement contrôlé du serrage, la vanne de séquence 6918-XX-XXX peut en option être vissée directement dans le raccord fileté. Alimentation en huile par raccord fileté ou canal d’huile dans le corps du dispositif de fixation.
Utilisation: Cette bride articulée est utilisée dans des dispositifs de bridage dans lesquels les pièces à usiner doivent être engagées par le haut et librement accessibles. Convient particulièrement au bridage dans des poches de serrage.
Caractéristiques: Version à flasque supérieure, l'axe central horizontal du levier standard et le point de pression sur la pièce à usiner sont toujours au même niveau. Aucun mouvement relatif de la pièce à usiner n'est donc possible.
Remarque: Vitesse de déplacement maximale 0,5 m/s. Le débit volumique peut être régulé par une valve d'étranglement unidirectionnelle. Le rapport de levier B par rapport à C est de 1 à 1,5 pour les leviers de serrage ! Lors de la mise au point de l'ébauche de levier, les écarts entraînant une force de serrage plus élevée sont uniquement autorisés dans des cas exceptionnels. Pour les tailles 32 et 45, des vis de la classe de résistance 12.9 doivent être utilisées.
