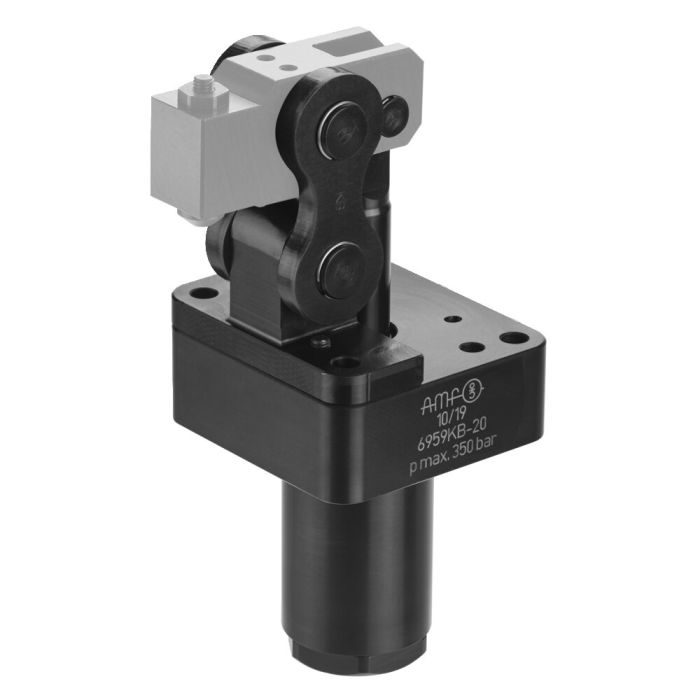

Bride articulée
Description:
Corps du vérin en acier traité, bruni. Fixation de la tête avec quatre vis cylindriques (résistance min. 12.9), celles-ci sont comprises dans la livraison. Piston et axe en acier traité, rectifié et nitruré.
Boulon articulé et languettes de traction inclus dans la livraison, levier de serrage non inclus. Alimentation hydraulique par raccord fileté ou par forage.
Application :
La bride articulée est utilisée dans des dispositifs de bridage dans lesquels les pièces à usiner doivent être engagées par le haut et librement accessibles. Convient particulièrement au bridage dans des poches de serrage.
Utilisation:
La bride articulée double effet convient parfaitement au bridage de pièces de formes complexes.
Caractéristiques:
Version à flasque supérieure, mécanisme à levier pouvant être décalé de 180° en 90°. Exécutions spéciales possibles.
Remarque:
Avec détection du point de serrage par contact électrique, en option.
Sp = serrer, Lo = desserrer
* Indication avec bras de serrage, standard
| N° de commande | 554670 |
|---|---|
| Type de produit | Bride articulée |
| Force de serrage max. [kN] | 21.6 |
| Pression de service max. [bar] | 350 |
| Force de poussée max. [kN] | 28.1 |
| Course [mm] | 34 |
