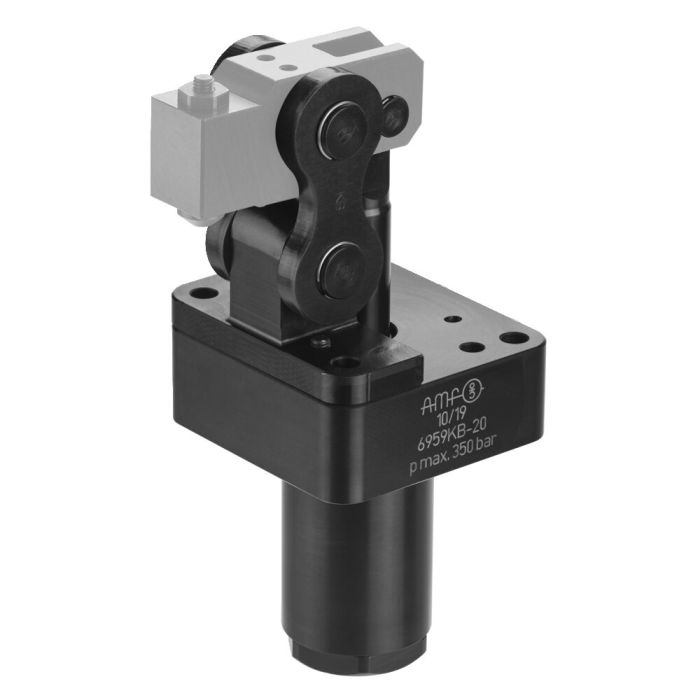

Bride articulée

Pression de service max. 350 bar, force de poussée max. 11 kN, à double effet

N° de commande

554668

Variantes de produits

N° de commande	N° d'article	Force de serrage à 100 bars * [kN]	Force de serrage à 350 bars* [kN]	Poussée du piston à 100 bars [kN]	Poussée du piston à 350 bars [kN]	Course [mm]	Volume d'huile Sp [cm³]	Volume d'huile Lo [cm³]	Surface active du piston Sp [cm²]	Surface active du piston Lo [cm²]	Couple de serrage max. [Nm]	Tige de piston Ø [mm]	Piston-Ø [mm]	Q max. [l/min]	Poids [g]
554667	6959KB-16	1,5	5,4	2,0	7,0	17,0	7,4	1,5	2,0	0,9	6,3	12	16	0,50	755
554668	6959KB-20	2,4	8,4	3,1	11,0	23,0	7,2	3,2	3,1	1,4	12,0	15	20	0,78	1876
554669	6959KB-25	3,8	13,2	4,9	17,2	26,5	13,0	6,3	4,9	2,4	25,0	18	25	1,24	2390
554670	6959KB-32	6,2	21,6	8,0	28,1	34,0	27,3	10,7	8,0	3,1	50,0	25	32	2,02	5320

Détails

Description:
Corps du vérin en acier traité, bruni. Fixation de la tête avec quatre vis cylindriques (résistance min. 12.9), celles-ci sont comprises dans la livraison. Piston et axe en acier traité, rectifié et nitruré.
Boulon articulé et languettes de traction inclus dans la livraison, levier de serrage non inclus. Alimentation hydraulique par raccord fileté ou par forage.

Utilisation:
La bride articulée double effet convient parfaitement au bridage de pièces de formes complexes.
Caractéristiques:
Version à flasque supérieure, mécanisme à levier pouvant être décalé de 180° en 90°. Exécutions spéciales possibles.

Remarque:
Avec détection du point de serrage par contact électrique, en option.

Sp = serrer, Lo = desserrer
* Indication avec bras de serrage, standard

Spécifications techniques

Plus d’information
N° de commande	554668
Type de produit	Bride articulée
Force de serrage max. [kN]	8.4
Pression de service max. [bar]	350
Force de poussée max. [kN]	11
Course [mm]	23

CAD

Téléchargements

Contenu Pimcore de synoa_downloadsnk_downloads_tab_top

Domaine	Langue	Nom de fichier	Type	Taille du fichier

Contenu Pimcore de synoa_downloadsnk_downloads_tab_bottom

Produits similaires

Bride articulée, double face Nr. 570461 Pression de service max. 350 bar, à double effet

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:
Bride articulée Nr. 324657 Pression de service max. 250 bar, force de poussée max. 12,2 kN, à double effet

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:
Bride articulée Nr. 322057 Pression de service max. 350 bar, force de poussée max. 11 kN, à double effet

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:

N° de commande	A	A1	b	C	D	E	F	G	H	H1	H2	H3	H4	H5	H6	I	ØK	L	m	N	P	O	R	S	W	ØG2	U	V	OR-1 Joint torique n° de réf.	G3 x prof.	R ±0,2	ØT	ØWW +0,1	X	ØY x prof. max.
554667	43,0	26,3	16,0	21,0	6,0	26,0	14,5	G1/8	20	86,0	52	72	48,5	24	15	11,0	30	51,5	18	4,5	15	9	36	45	68,6°	5,8	8,5	17,5	161802	M5 x 11	36	3,0	30,2	0,2 x 45°	7,8 x 0,1
554668	56,5	33,0	21,0	27,5	6,0	35,0	13,5	G1/4	26	120,5	72	103	61,5	34	25	14,0	38	70,0	27	8,0	20	14	54	70	74,4°	6,5	15,0	21,5	321646	M6 x 18	54	5,0	38,2	0,2 x 45°	12,7 x 0,1
554669	63,5	40,3	24,0	31,5	8,0	40,0	18,5	G1/4	27	129,3	75	110	65,0	37	27	14,0	42	74,0	30	7,0	24	14	60	74	73,7°	8,5	16,0	23,5	321646	M8 x 16	60	5,0	42,2	0,2 x 45°	12,7 x 0,1
554670	82,0	51,0	32,0	42,0	8,0	52,0	24,0	G1/4	35	167,5	103	145	81,5	47	27	15,0	52	100,0	39	11,0	30	14	78	100	70,5°	10,5	16,0	30,0	321646	M10 x 16	78	5,0	52,2	0,2 x 45°	12,7 x 0,1
