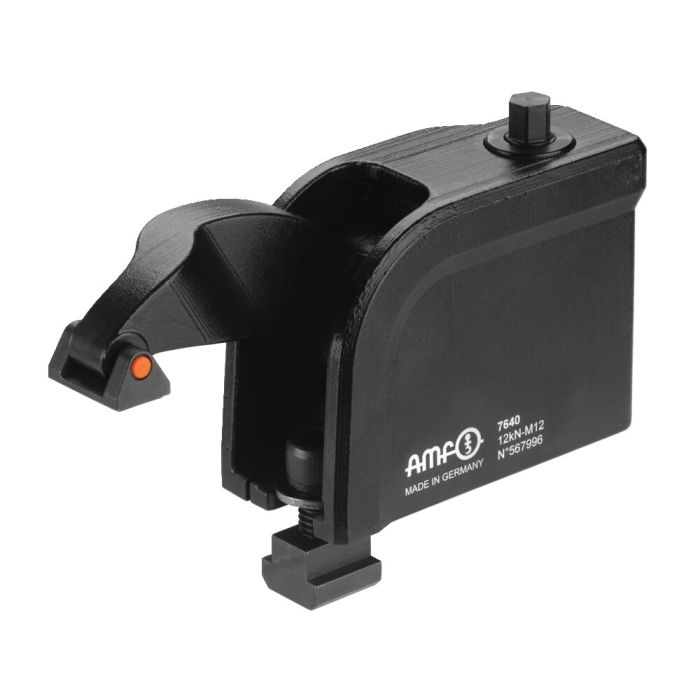

Bride compacte
Utilisation:
Monter la bride compacte avec le jeu de fixation 7640BFS sur la table de machine, la positionner puis la fixer au couple de serrage spécifié. Brider la pièce à usiner (respecter le couple de serrage).
Remarque:
- N’utilisez que le kit de fixation AMF correspondant 7640BFS.
- En cas d’utilisation de l’élément de bridage sans écrou pour rainure en T DIN508, la résistance à la traction de la plaque de logement ne doit pas être inférieure à 900 N/mm² !
- Ne pas nettoyer à l’air comprimé.
Avantages:
- Bridage en continu
- Forces de bridage 12kN / 16kN
- Structure compacte
- La graduation de hauteur permet un préréglage rapide de la hauteur de serrage
- Montage du patin d’appui de façon imperdable
- Anti-poussière et anti-accumulation de copeaux
- Le bras de serrage courbé garantit un bridage vertical sécurisé de la vis de fixation au couple de serrage spécifié
- La bride compacte peut être raccordée sans vis à l’élément intermédiaire 7640Z via une nouvelle fermeture rapide
| N° de commande | 567997 |
|---|---|
| Type de produit | Bride compacte |
| Modèle/charge statique [kN] | 16 |
| Rainure [mm] | 14 |
Contenu Pimcore de synoa_downloadsnk_downloads_tab_top
| Domaine | Langue | Nom de fichier | Type | Taille du fichier |
|---|
Contenu Pimcore de synoa_downloadsnk_downloads_tab_bottom
- Élément intermédiaire avec fermeture rapide Nr. 567998 Modèle 12/16, rainure 14 mm, plaque modulaire M12, hauteur 80 mm
- Jeu de patins d’appui Nr. 567999 Modèle 12/16, version rainurée, prisme transversal, prisme longitudinal et plastique
- Bride surpuissante 3 niveaux Nr. 559879 Modèle 30, charge statique max. 30 kN, plaque modulaire M12, hauteur 13-129 mm
