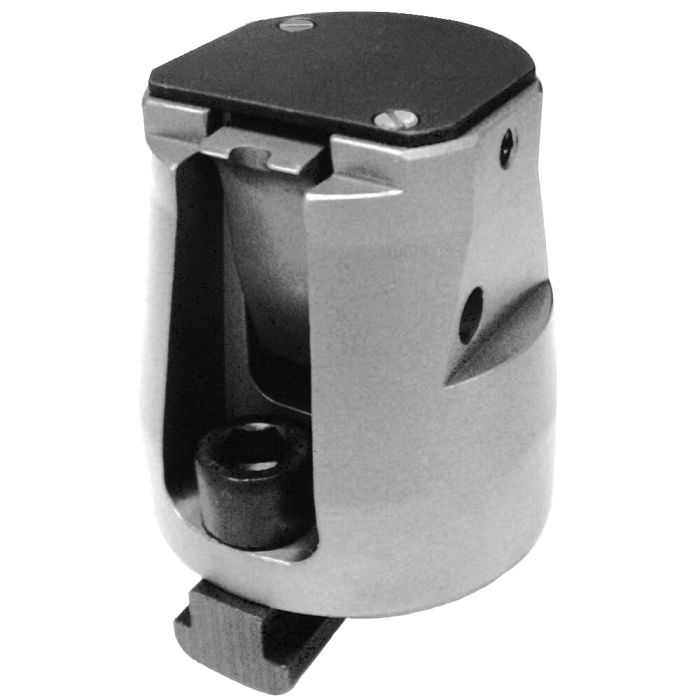

Bride latérale

Utilisation:
La bride latérale mécanique à effet de placage peut être utilisée comme élément de bridage ou comme butée fixe. La vis de serrage pousse le doigt de préhension. Celui ci pivote sur son axe effectuant un effet de placage de la pièce. Le montage sur plusieurs brides latérales permet d'assurer des serrages répétitifs et de précision des pièces. La plaque d'adaptation n° 6498FT permet un montage transversal par rapport aux rainures de table.

Remarque:
Avec un lardon d'alignement plat n° 6322A ou n° 6322B, la bride latérale peut être positionnée avec précision dans la rainure de la table de machine.

Avantages:
- Construction compacte
- Fixation solide et fiable de la pièce grâce à l'effet de placage
- Elévation de la pièce permettant des perçages débouchant et des alésages
- Serrage bas latéral permettant des usinages sur 5 faces
- Un taraudage latéral de la bride permet la fixation d'une butée
- Utilisation horizontale ou verticale
- Mise en ouvre polyvalente et variée.

Sur demande:
Exécutions spéciales (cote H ± 0,01) livrables.

* Article non disponible en stock !
