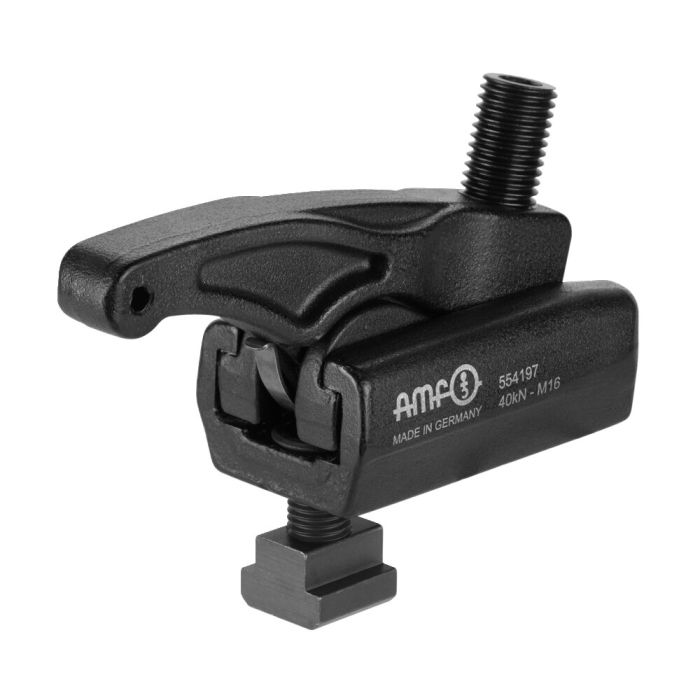

Bride surpuissante
Utilisation:
1. Positionner l'élément support sur la plaque d'outil et le fixer avec le couple de serrage Md indiqué.
2. Placer le bras de serrage dans la position souhaitée.
3. À l'actionnement de la vis de réglage, la pièce est bridée.
Remarque:
- La charge maximale peut varier en fonction du bridage et de l'état du filetage (graissage).
- Pour réduire l'usure de la vis de réglage, nous recommandons l'utilisation de la graisse pour vis AMF n° 6339. Elle présente une association synergétique de lubrifiants solides particulièrement efficaces, résiste à la chaleur et est lavable.
- N'utilisez que le jeu de fixation AMF correspondant 7600BFS.
- En cas d'utilisation de l'élément de bridage sans écrou pour rainure en T DIN 508, la résistance à la traction de la plaque de logement ne doit pas être inférieure à 900 N/mm² !
- Modèles 30 M16/44 M18 et 60 M24 non appropriés pour une utilisation avec no 7600Z.
Avantages:
- hauteur de montage faible
- forces de serrage élevées de 22 à 60 kN
- à hauteur et longueur réglables en continu
- la grande robustesse de la construction permet un serrage rapide et simple
- montage facile des éléments
- utilisation dans des rainures en T de 12 à 28 mm ou des plaques modulaires M10, M12, M16, M18, M20, M24
- 2 variantes de patin d'appui
| N° de commande | 556406 |
|---|---|
| Type de produit | Bride surpuissante |
| Modèle/charge statique [kN] | 22 |
| Rainure [mm] | 14 |
