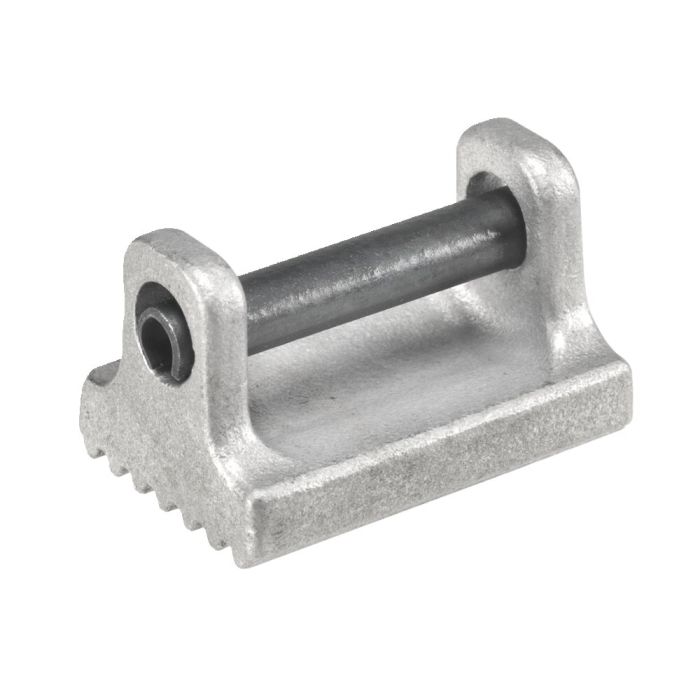

Patin d'appui

Modèle 22, surface d'appui striée, dimensions 19x12x14 mm

N° de commande

556410

N° de commande	Modèle	Forme	A	A1	b	C	Poids [g]
553351	30 / 32	DG	19,5	6,0	25	18	28
553352	30 / 32	DR	19,5	6,0	25	18	27
553442	40 / 43	DG	24,0	6,5	30	20	47
553443	40 / 43	DR	24,0	6,5	30	20	48
554301	44 / 49	DG	28	7,0	36	25	75
554302	44 / 49	DR	28	7,0	36	25	78
556409	22	DG	14	4,5	19	12	11
556410	22	DR	14	4,5	19	12	10
564667	60	DG	29	8,0	43	28	115
564668	60	DR	29	8,0	43	28	110

DG = surface d'appui lisse, DR = surface d'appui striée
