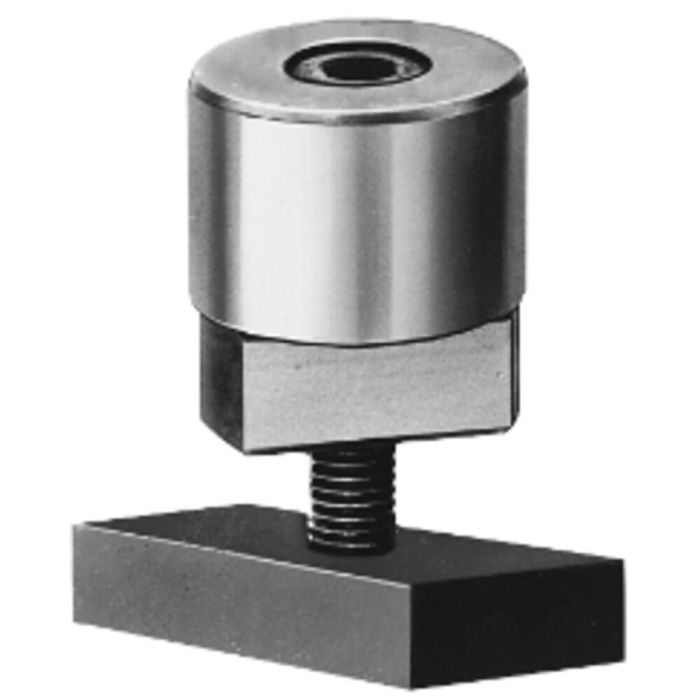

Butée

Rainure 12 mm, ⌀ 20 mm, hauteur 15 mm

N° de commande

75150

N° de commande	Rainure	A h6	B -0,6	D -0,1	H1 ±0,01 courte	H1 ±0,01 longue	H2	H3	Vis ISO 4762	Poids [g]
75150	12	0-0,011	12	20	15	-	8	6	M6x25	55
75168	16	0-0,011	16	32	25	-	10	8	M8x45	220
75176	16	0-0,011	16	32	-	50	10	8	M8x70	375
75192	12	0-0,011	12	20	-	25	8	6	M6x35	80
75200	14	0-0,011	14	32	25	-	9	8	M8x35	200
75218	14	0-0,011	14	32	-	50	9	8	M8x60	355
75226	18	0-0,011	18	40	25	-	15	10	M10x50	360
75234	18	0-0,011	18	40	-	50	15	10	M10x75	600
75242	22	0-0,013	20	40	25	-	15	14	M10x55	410
75259	22	0-0,013	20	40	-	50	15	14	M10x80	650
75267	28	0-0,013	22	46	25	-	20	16	M12x60	630
75275	28	0-0,013	22	46	-	50	20	16	M12x90	950

Sur demande:
Autres dimensions sur demande.
