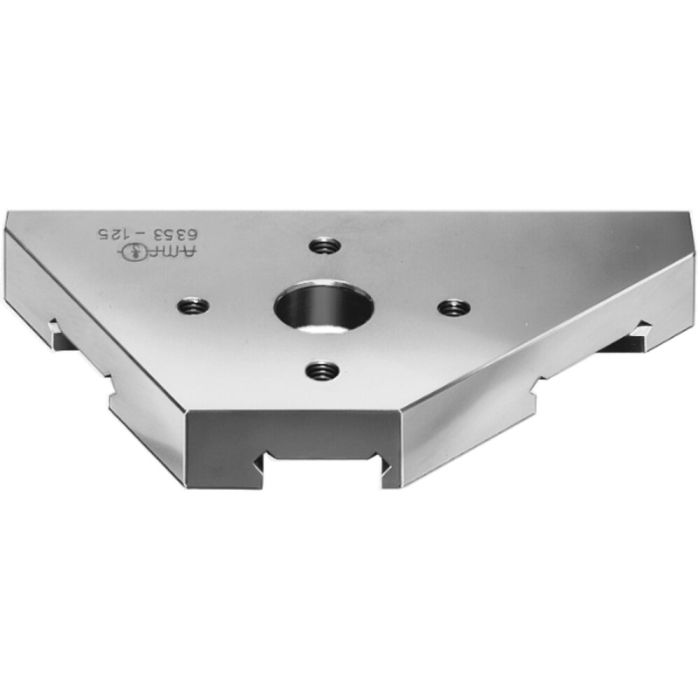

Butée angulaire de précision
Rainure 10-24 mm, longueur 125 mm, largeur 68 mm, hauteur 15 mm
N° de commande
74450
Utilisation:
Utiliser les lardons DIN 6323 ou 6322A pour le positionnement sur les rainures de tables. La fixation peut être effectuée à l'aide de boulons DIN 787 compl. ou par des vis 6 pans creux ISO 4762 et rondelles DIN 6340 et des tasseaux DIN 508 pour rainure. La grande précision des butées angulaires permet des montages rapides et sûrs. Elles évitent le contrôle du positionnement des pièces à usiner.
| N° de commande | 74450 |
|---|---|
| Type de produit | Butées |
| Rainure [mm] | 10, 12, 14, 16, 18, 20 |
| Longueur [mm] | 125 |
| Largeur [mm] | 68 |
| Hauteur [mm] | 15 |
Si vous ne trouvez pas un téléchargement, veuillez nous écrire via notre formulaire de contact.
| Domaine | Langue | Nom de fichier | Type | Taille du fichier |
|---|
Pour les téléchargements généraux, tels que les catalogues et brochures, veuillez cliquer ici.
Accessoires adaptés
- Vis pour rainures en T, complètes Nr. 80846 Classe de résistance mécanique 10.9, filetage M10, rainure 10 mm, longueur 100 mm
