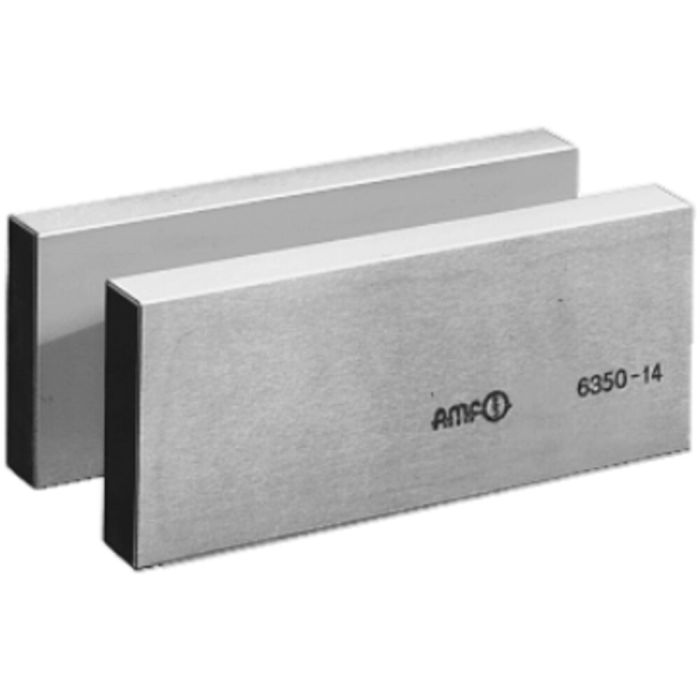

Butées áppariées
Longueur 160 mm, largeur 20 mm, hauteur 63 mm
N° de commande
74328
Utilisation:
Les butées parallèles sont prévues pour des machines de petite et moyenne importance. Leurs épaisseurs ont été définies d'après les rainures de table en tolérance H8. Une paire de ces butées est engagée dans une rainure de la machine et les pièces seront appliquées rapidement et parallèlement à la table.
Remarque:
Tolérances de dimension nominale en hauteur selon DIN ISO 2768 - m.
tolérances de cote nominale en largeur suivant DIN ISO 2768: h7.
Cotes résiduelles suivant DIN ISO 2768 - m.
| N° de commande | 74328 |
|---|---|
| Type de produit | Butées |
| Rainure [mm] | 20 |
| Longueur [mm] | 160 |
| Largeur [mm] | 20 |
| Hauteur [mm] | 63 |
