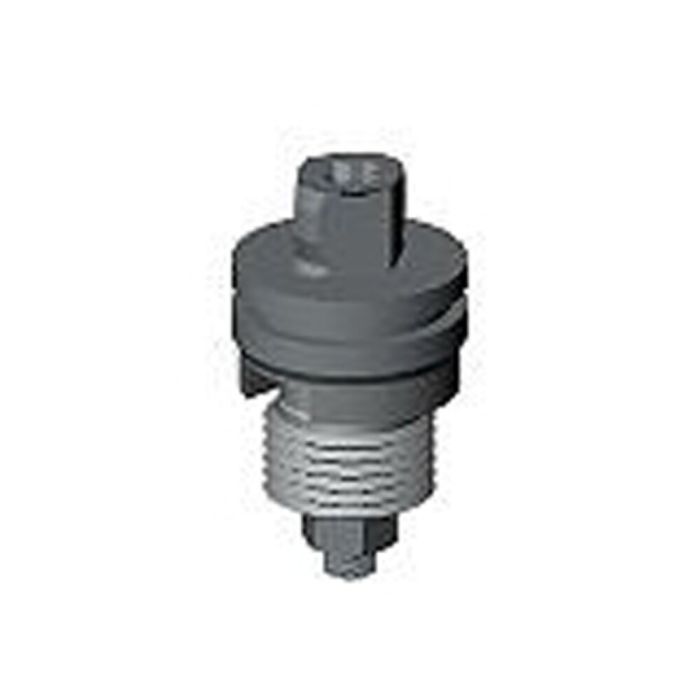

Centreur, losange

⌀ extérieur 22 mm, ⌀ intérieur 16 mm, longueur 40 mm

N° de commande

88633

N° de commande	N° d'article	ØD ±0,01	ØD1 h6	A	b	L	m	SW	Joint torique	Poids [g]
88625	6363-16-059-12	22	12	7,5-1	2,9	40	M16	9	18,77x1,78	57
88633	6363-16-059-16	22	16	7,5-1	3,7	40	M16	12	18,77x1,78	61
88708	6363-12-059-10	16	10	7,5-1	2,5	35	M12	8	12,42x1,78	25
88716	6363-12-059-12	16	12	7,5-1	2,9	35	M12	9	12,42x1,78	27

Utilisation:
Pour fixation de pièces dans des trous de positionnement, par exemple pour un deuxième bridage.

Plus d’information
N° de commande	88633

CAD

Si vous ne trouvez pas un téléchargement, veuillez nous écrire via notre formulaire de contact.

Domaine	Langue	Nom de fichier	Type	Taille du fichier

Pour les téléchargements généraux, tels que les catalogues et brochures, veuillez cliquer ici.

Produits similaires

Centreur, rond Nr. 88682 ⌀ extérieur 22 mm, ⌀ intérieur 12 mm, longueur 36 mm
