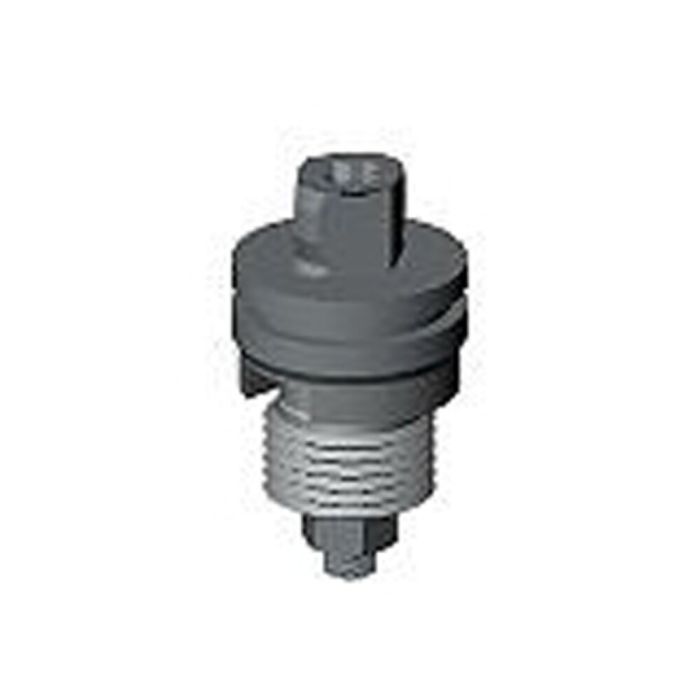

Centreur, losange

⌀ extérieur 16 mm, ⌀ intérieur 12 mm, longueur 35 mm

N° de commande

88716

N° de commande	N° d'article	ØD ±0,01	ØD1 h6	A	b	L	m	SW	Joint torique	Poids [g]
88625	6363-16-059-12	22	12	7,5-1	2,9	40	M16	9	18,77x1,78	57
88633	6363-16-059-16	22	16	7,5-1	3,7	40	M16	12	18,77x1,78	61
88708	6363-12-059-10	16	10	7,5-1	2,5	35	M12	8	12,42x1,78	25
88716	6363-12-059-12	16	12	7,5-1	2,9	35	M12	9	12,42x1,78	27

Utilisation:
Pour fixation de pièces dans des trous de positionnement, par exemple pour un deuxième bridage.

Plus d’information
N° de commande	88716
